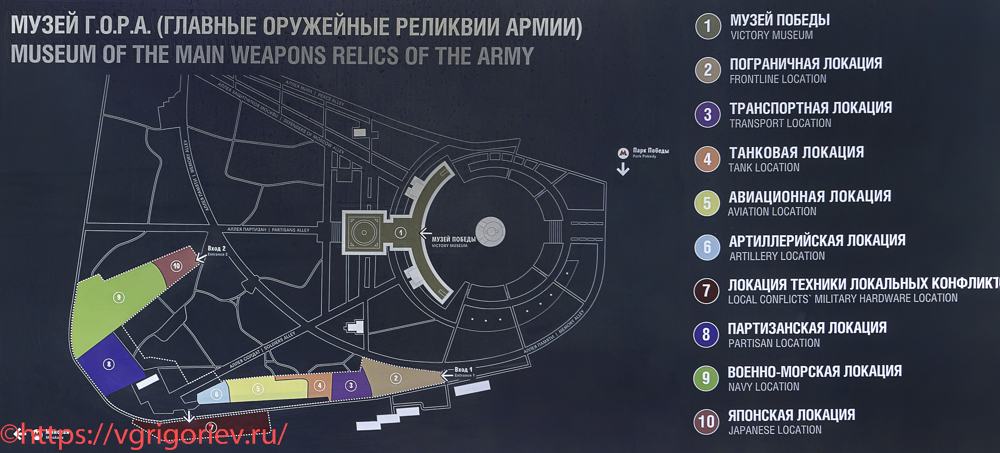

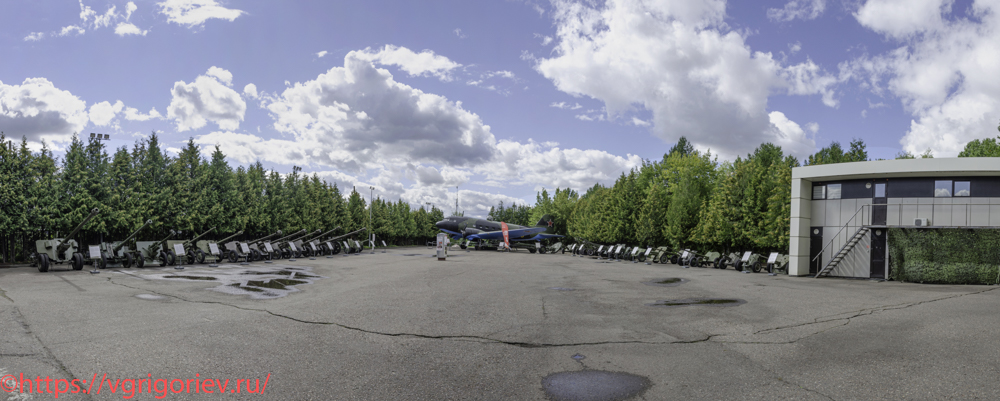

Музей Г.О.Р.А. (Главные Оружейные Реликвии Армии) — одна из крупнейших в мире коллекций военной техники и вооружения Второй мировой войны под открытым небом [55.7290676N 37.5083649E].
1.
Коллекции военной техники и вооружения СССР, наших союзников и Германии формировались не один год. Источниками поступления были подразделения Министерства обороны России и поисковые отряды. Активное участие в этой работе приняло Министерство культуры Российской Федерации. Экспозиция включает разделы: Немецкая трофейная техника и вооружение; Инженерные сооружения, Военная автомобильная дорога; Железнодорожные войска; Артиллерия резерва Верховного Главнокомандования; Бронетанковая техника; Военно-воздушные силы и противовоздушная оборона; Полевая артиллерия; База партизанского отряда; Военно-морской флот; Японская трофейная техника и вооружение.
2.
Почти все выставленные образцы сопровождаются пронумерованными информационными табличками. Также сотрудники музея подготовили и выложили на сайте музея соответствующие подробные историко-технические справки, за что им отдельное спасибо. Я по мере возможности буду указывать и номер таблички, и давать ссылку на справки.
Полевая артиллерия
В этой локации мы увидим как серийные пушки и минометы, уже встречавшиеся в этом музее ранее, так и опытные образцы полевой артиллерии, которые были изготовлены в единичных количествах и не были приняты на вооружение. Большое количество представленных редко встречаемых в музеях опытных образцов (я насчитал 12 ед.) свидетельствует о неустанной работе промышленности по совершенствованию военной техники, принятию на вооружение лучших изделий. И все это подтверждает славу советской инженерной артиллерийской школы. Экспонаты этого раздела отсортированы по возрастанию калибра ствола.
3.

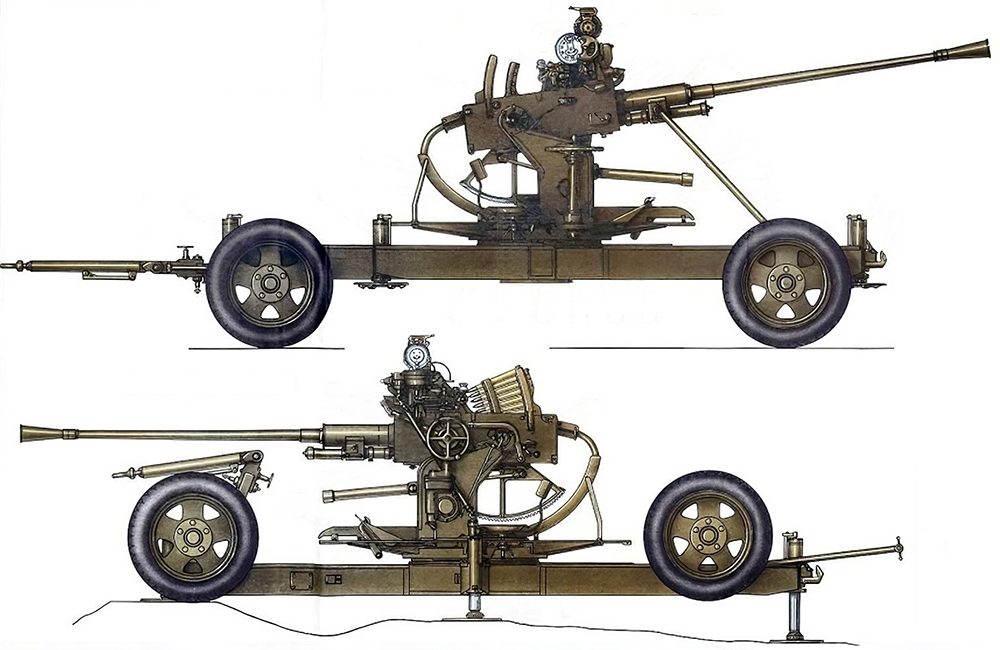

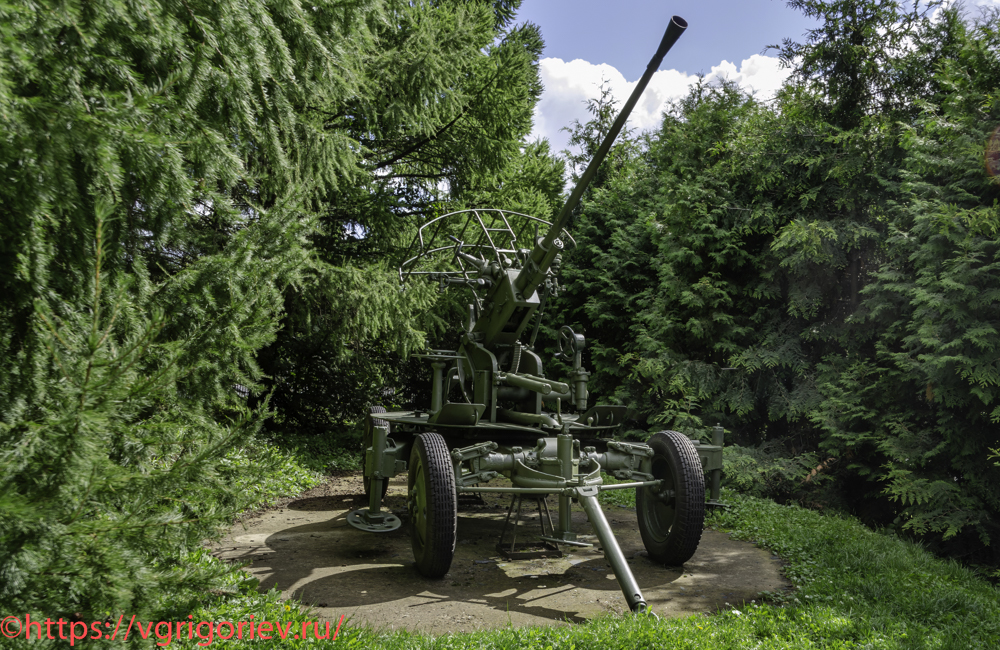

37-мм автоматическая зенитная пушка 61-К образца 1939 года АЗП-39 [6.4]
Пушка была разработана на заводе №8 под руководством М.Н.Логинова на основе шведской 40-мм пушки Bofors L60. Помимо борьбы со штурмовиками, истребителями-бомбардировщиками и пикирующими бомбардировщиками, 61-К в 1941 г. использовались и как противотанковые орудия. До 1943 г. орудия изготавливались без щитового прикрытия. Пушка отличалась высокой эксплуатационной надежностью, маневренностью, легкостью и быстротой перевода в боевое положение и обратно. Могла вести огонь по внезапно появляющимся воздушным целям с ходу и с коротких остановок без перевода в боевое положение. Питание автомата пушки производилось из металлических обойм емкостью 5 выстрелов каждая. Обоймы вручную устанавливались в приемник над ствольной коробкой. Была принята на вооружение армий 40 стран. Если в годы Великой Отечественной войны наземными средствами ПВО было сбито 21645 самолетов противника, то 14657 из них приходится на долю зенитной артиллерии малого калибра (25 и 37 мм). Средний расход боеприпасов на один сбитый самолет при этом составлял 905 снарядов.
4.
Годы производства: 1939-1945. Страна-производитель: СССР. Выпущено: 19689 ед. Масса: 2100 кг (без щита). Калибр: 37 мм. Максимальная дальность: 4000 м. Темп стрельбы: 160-170 выстр./мин. Скорость транспортировки на марше: 60 км/ч. Расчет: 7 чел.
5.

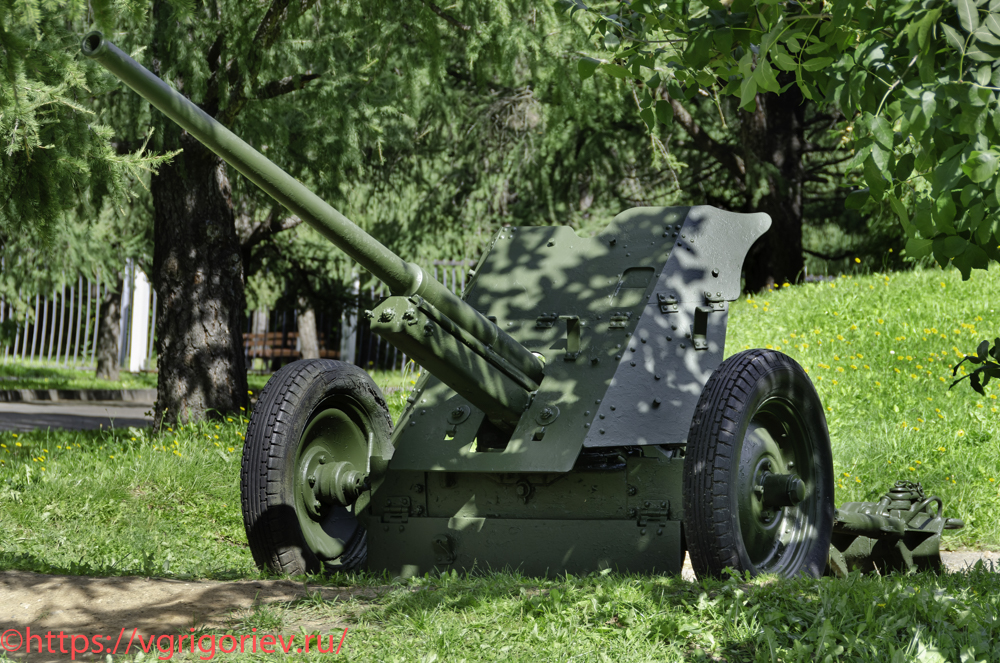

45-мм батальонная противотанковая пушка 53-К образца 1937 года [5.14]
45-мм противотанковая пушка образца 1937 года (сорокапятка, индекс ГАУ — 52-П-243-ПП-1) — полуавтоматическое противотанковое орудие калибра 45 мм. Оно использовалось на первом этапе Великой Отечественной войны, но в связи с недостаточной бронепробиваемостью было заменено в 1942 г. на более мощную пушку М-42 того же калибра. Пушка была создана в КБ завода №8 в подмосковном Калининграде под руководством М.Н.Логинова путем доработки 45-мм пушки образца 1932 года, являющейся результатом наложения 45-мм ствола на лафет 37-мм противотанковой пушки образца 1931 года — лицензионной копии пушки фирмы «Рейнметалл».
6.
45-мм пушка 53-К была принята на вооружение Красной Армии в 1938 году под обозначением «45-мм противотанковая пушка обр. 1937 г.». Ее выпуск осуществлялся на заводах №8, №172 и №235. Пушка 53-К имела полуавтоматический клиновой вертикальный затвор, обеспечивающий надежное запирание канала ствола при выстреле и выбрасывание (экстракцию) стреляной гильзы при открывании. В конструкцию лафета пушки 53-К были введены подрессоривание колесного хода и новый поворотный механизм. Для конца 1930-х годов бронепробиваемость пушки 53-К была вполне приемлемой: по нормали на 500 м она пробивала 43-мм броню, а на — 1000 м — броню толщиной 28 мм. Этого было достаточно для борьбы с бронетехникой, имевшей противопульную броню, но уже в 1942 г. выявилась недостаточная бронепробиваемость этого орудия, когда немцы значительно увеличили толщину брони своих основных танков Pz.Kpfw. III и Pz.Kpfw. IV, что приводило к очень тяжелым потерям среди советских артиллеристов. Однако в руках опытных командиров 45-мм пушка 53-К представляла серьезную угрозу для вражеской бронетехники.
7.
Годы производства: 1938-1944. Страна-производитель: СССР. Выпущено: ок. 46100 ед. Масса: 560 кг. Калибр: 45 мм. Скорость перевозки по шоссе 50-60 км/ч. Эффективная дальность: 850 м. Скорострельность: 15-20 выстр./мин. Расчет: 6 чел.
8.

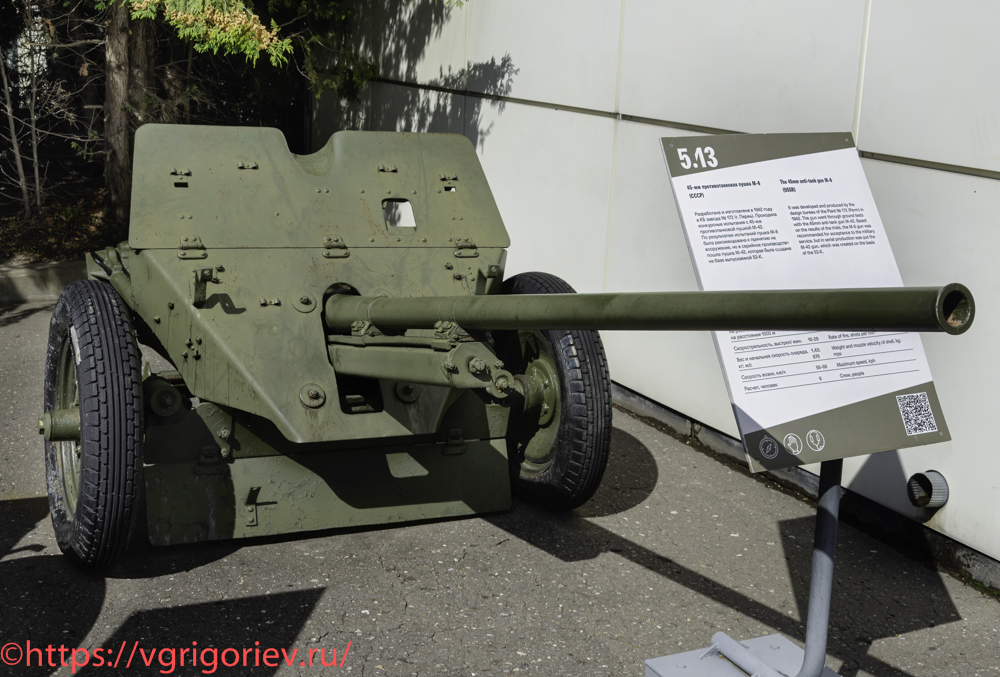

45-мм противотанковая пушка М-6 (опытная) [5.13]
К началу Великой Отечественной войны Красная Армия имела на вооружении достаточно совершенные образцы артиллерийских орудий, в том числе мощную и совершенную по тому времени 45-мм противотанковую пушку 53-К образца 1937 года. Однако уже в 1942 г. ситуация на фронте резко изменилась с появлением на вооружении вермахта танков и штурмовых орудий с усиленным бронированием (особенно лобовым), что привело к резкому снижению эффективности 45-мм орудий. В этой ситуации возникла потребность в мощной противотанковой пушке, что и послужило основной причиной для восстановления проектирования новых 45-мм орудий. В самом конце 1941 г. советские конструкторы вновь вернулись к этим работам. В 1942 г. КБ завода №172 разработало проект новой 45-мм противотанковой пушки М-6. На заводе был изготовлен ее опытный образец. Это была совершенно новая система, не имевшая взаимозаменяемости со штатной 45-мм противотанковой пушкой 53-К образца 1937 года. М-6 представляла собой классическое для артиллерии периода Великой Отечественной войны длинноствольное противотанковое орудие с раздвижными станинами, полуавтоматическим клиновым вертикальным затвором и подрессоренным колесным ходом. Пушка М-6 имела аналогичные штатной 45-мм пушке 53-К конструкцию полуавтоматики и колеса. 45-мм противотанковая пушка М-6 состояла из двух основных частей: ствола моноблочной конструкции с казенником и лафета. Лафет имел раздвижные трубчатые станины и щитовое прикрытие, предназначавшееся для защиты расчета и механизмов орудия от пуль и осколков. Подрессоривание колесного хода (автоматически отключавшееся при разведении станин) позволяло перевозить пушку с механической тягой со скоростями: до 50 км/ч — по шоссе, до 30 км/ч — по проселочным дорогам и до 10 км/ч — по бездорожью. Пушка могла также перевозиться и конной тягой — шестеркой лошадей. Баллистика и боеприпасы были аналогичны пушке М-42. В конце 1942 г. 45-мм пушка М-6 прошла заводские испытания на Уральском полигоне, а 19 февраля 1943 года четыре пушки М-6 прибыли для прохождения полигонных испытаний на Гороховецкий полигон. В марте 1943 г. эти пушки прошли войсковые испытания в Московском военном округе. По результатам полигонных и войсковых испытаний пушка М-6 была рекомендована к принятию на вооружение. Однако выбор пал на 45-мм противотанковую пушку М-42, разработанную ОКБ-172, которая и была принята на вооружение РККА под названием «45-мм противотанковая пушка образца 1942 г.». Годы производства: 1942. Страна-производитель: СССР. Выпущено: несколько ед. Калибр: 45 мм. Масса: 600 кг. Скорость перевозки по шоссе: 50 км/ч. Скорострельность: 15-20 выстр./мин. Максимальная дальность: 4500 м. Расчет: 6 чел.
9.

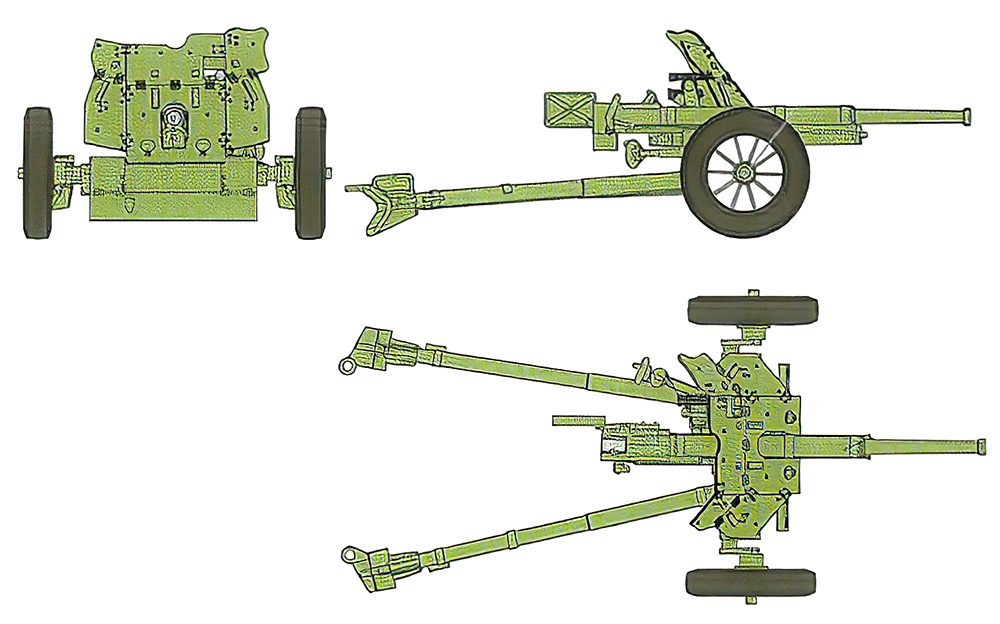

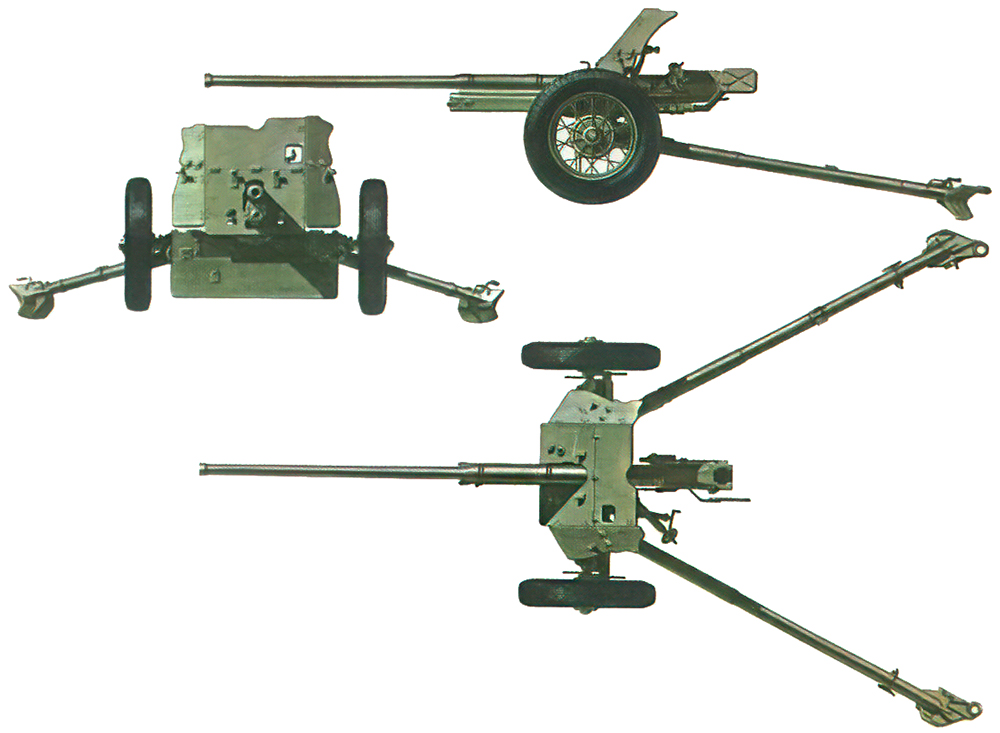

45-мм противотанковая пушка образца 1942 года (М-42) [5.24]
Полуавтоматическое противотанковое орудие калибра 45 мм М-42 использовалось с 1942 г. до конца Великой Отечественной войны, но в связи с недостаточной бронепробиваемостью в 1943 г. было частично заменено в производстве на более мощную пушку ЗИС-2 калибра 57 мм. 45-мм противотанковая пушка обр. 1942 года М-42 была получена путем модернизации на заводе №172 в Мотовилихе под руководством М.Ю.Цирульникова 45-мм пушки образца 1937 года 53-К. Модернизация заключалась в удлинении ствола с 46 до 68,6 калибров и усилении метательного заряда, также был предпринят ряд технологических мер для упрощения серийного производства. Толщина брони щитового прикрытия была увеличена с 4,5 мм до 7 мм для лучшей защиты расчета от винтовочных бронебойных пуль.
10.
45-мм противотанковая пушка М-42 имела легкий двухколесный лафет с трубчатыми станинами, на котором монтировался ствол-моноблок с полуавтоматическим вертикальным затвором, обеспечивавший скорострельность до 20 выстр/мин. В боекомплект пушки входили: унитарные выстрелы с бронебойными, бронебойно-трассирующими и подкалиберными снарядами, осколочными гранатами, а также унитарные выстрелы с картечью.
11.
Годы производства: 1943-1946. Страна-производитель: СССР. Выпущено: 10843 ед. Масса: 625 кг. Калибр: 45 мм. Максимальная дальность: 4550 м. Скорострельность: 15-20 выстр./мин. Скорость транспортировки на марше: 50-60 км/ч. Расчет: 5 чел.
12.

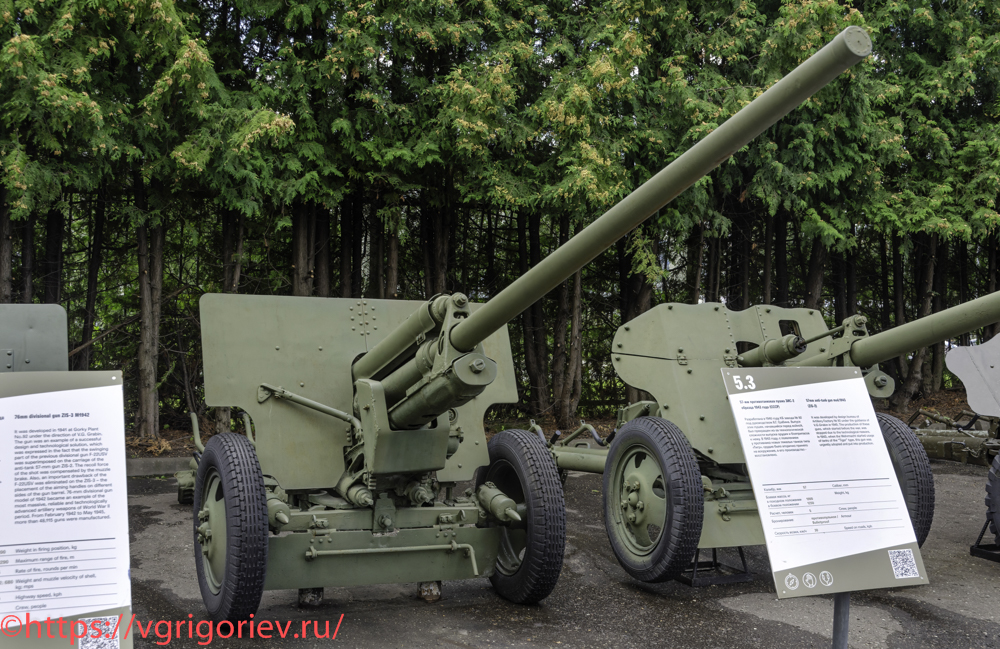

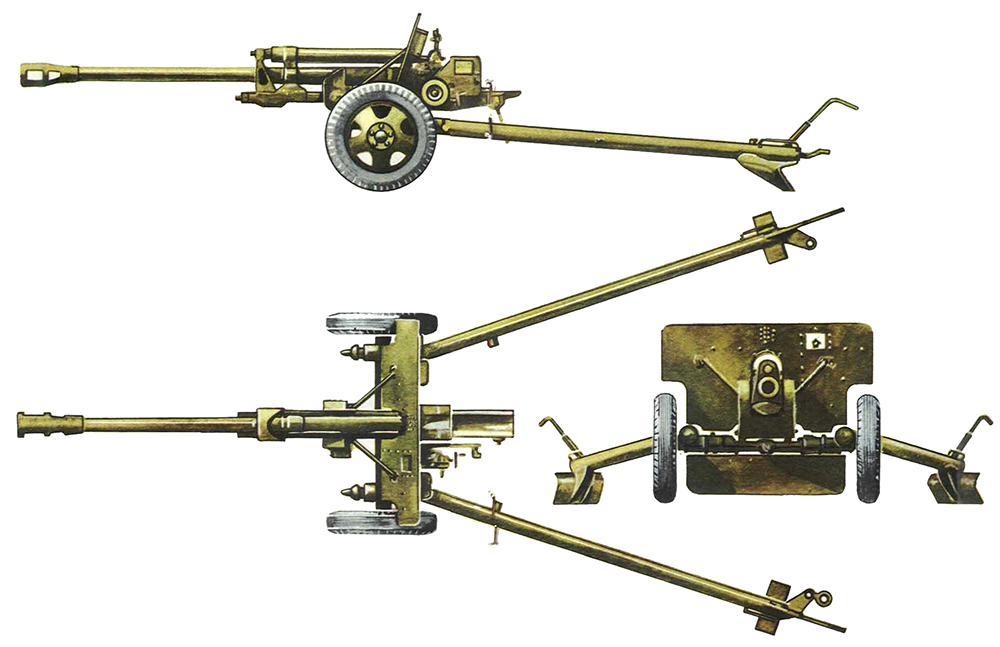

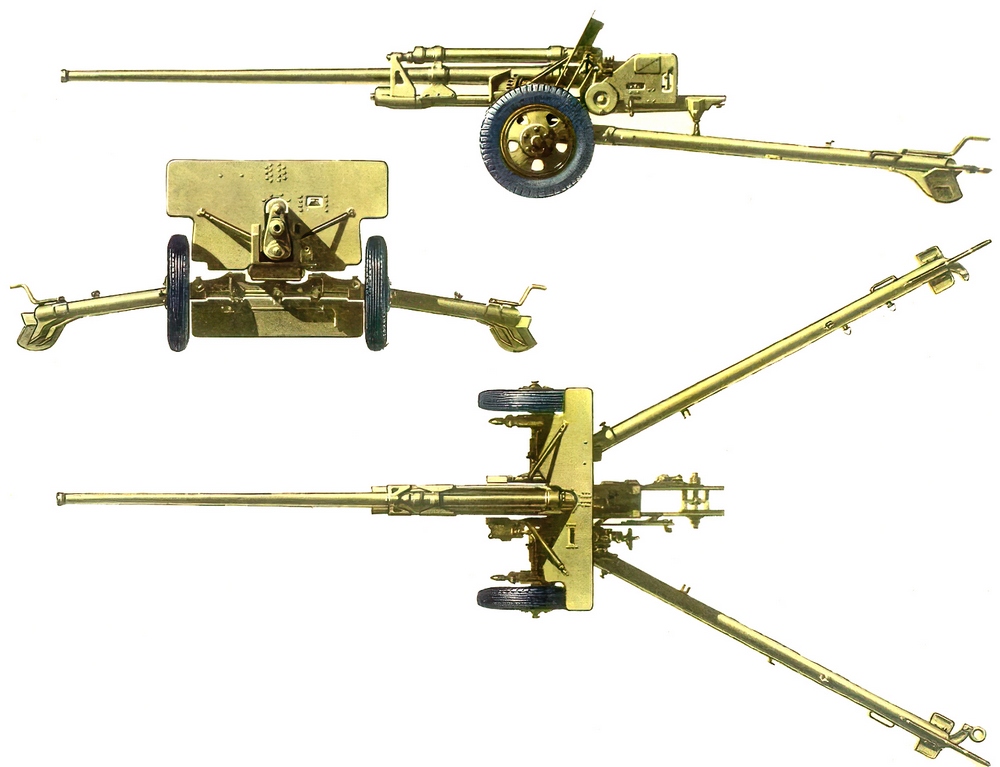

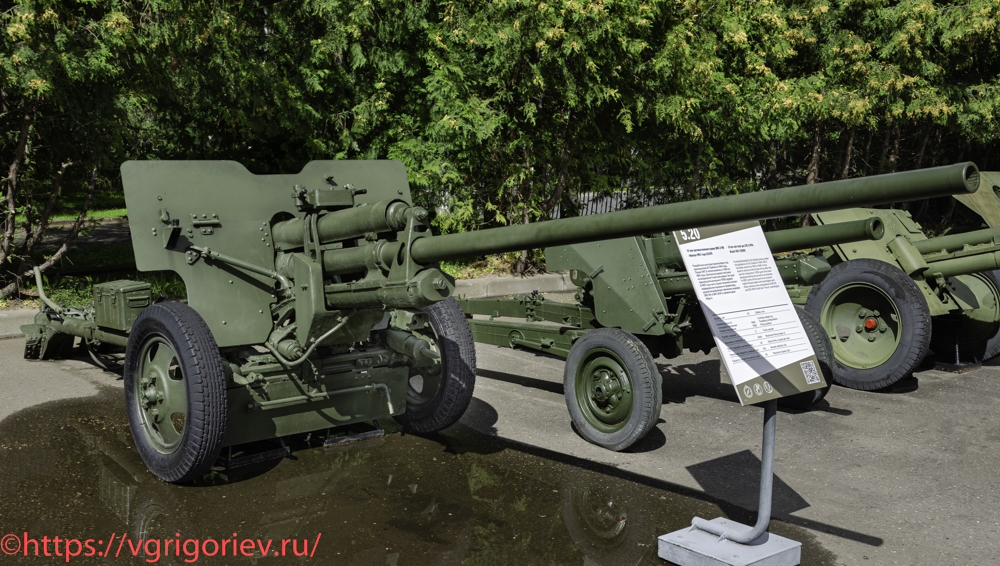

57-мм противотанковая пушка ЗИС-2 образца 1943 [5.3]
57-мм противотанковая пушка образца 1941 года (ЗИС-2) (индекс ГРАУ — 52-П-271) -противотанковая пушка периода Великой Отечественной войны. Данное орудие являлось на момент начала серийного производства в 1940 г. самой мощной противотанковой пушкой в мире — настолько мощной, что в 1941 г. орудие не имело достойных целей, что и привело к снятию ее с производства в связи с избыточной бронепробиваемостью в пользу более дешевых и технологичных пушек. Однако, с появлением в 1943 г. новых тяжелобронированных немецких танков «Тигр», производство орудия было возобновлено. К весне 1940 г. советское военное руководство получило разведывательную информацию о разработке в Германии тяжелобронированных танков. Одновременно были проведены испытания обстрелом корпуса немецкого танка Pz.Kpfw. III, захваченного советскими войсками в ходе польской кампании 1939 г. Испытания показали, что броня данного танка, несмотря на относительно небольшую толщину, отличается высокой стойкостью, и на средних и больших дистанциях снаряды наиболее распространенных в Красной армии 45-мм противотанковых пушек пробивают ее с трудом. Кроме того, после захвата Франции трофеями немецких войск стали сотни хорошо бронированных французских танков. В результате советским военным руководством принимается решение о создании мощных противотанковых пушек с высокой бронепробиваемостью. К данным работам в числе прочих было привлечено конструкторское бюро горьковского завода №92 под руководством В.Г.Грабина. При проектировании орудия Грабиным была использована конструктивно-технологическая схема опытного 76-мм полкового орудия Ф-24, успешно прошедшего полигонные испытания, но не принятого на вооружение. Исходная конструкция была существенно доработана — была изменена конструкция и расположение накатника, применен тормоз отката с постоянной длиной отката, уменьшен максимальный угол возвышения, применены постоянные сошники, внесен ряд иных изменений. Ключевой особенностью новой пушки стало использование длинного ствола (73 калибра). В начале 1941 г. после доработок по результатам испытаний орудие получило заводской индекс ЗИС-2 и в марте 1941 г. было принято на вооружение под официальным наименованием «57-мм противотанковая пушка обр. 1941 г.». Отгрузка пушек в войска началась лишь летом 1941 г. Пушка ЗИС-2 представляет собой классическое для артиллерии периода Второй мировой войны длинноствольное противотанковое орудие с раздвижными станинами, полуавтоматическим клиновым затвором и подрессоренным колесным ходом. Конструктивно пушка разделяется на ствол с затвором и лафет. Последний, в свою очередь, состоит из противооткатных устройств, люльки, верхнего станка, механизмов наводки, уравновешивающего механизма, нижнего станка, боевого хода с подрессориванием, щитового прикрытия и прицельных приспособлений. Орудие образца 1943 г. имело ряд отличий от пушек выпуска 1941 г., направленных в первую очередь на повышение технологичности производства орудия. На базе ЗИС-2 создана танковая пушка, это орудие устанавливалось на первые советские серийные противотанковые самоходные артиллерийские установки ЗИС-30.
13.
Годы производства: 1941, 1943-1949. Страна-производитель: СССР. Выпущено: 13710 ед. Масса: 1250 кг. Калибр: 57 мм. Скорость перевозки по шоссе: 50 км/ч. Наибольшая дальность: 8400 м. Скорострельность: 25 выстр./мин. Расчет: 5 чел.
14.

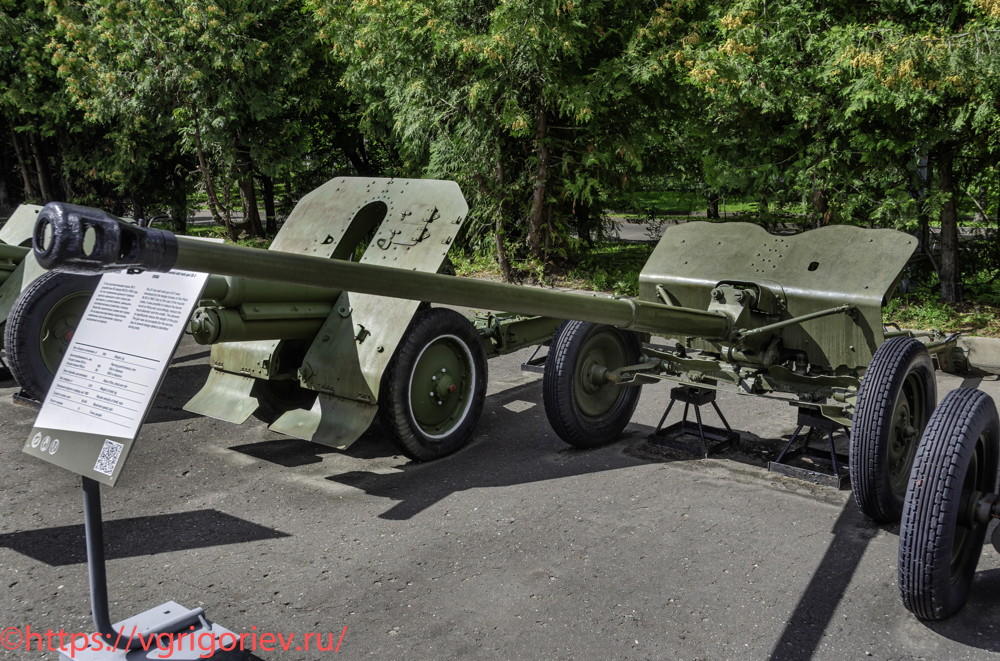

57-мм противотанковая пушка М-16-2 (опытная) [5.15]
Работы по совершенствованию противотанковых орудий и повышению их огневой мощи продолжались в СССР в течение всей Великой Отечественной войны и после ее окончания. Так, уже в 1945 г. Артиллерийский комитет ГАУ разослал всем конструкторским бюро и артиллерийским заводам тактико-технические требования на создание новой 57-мм противотанковой пушки, которая должна была заменить штатную пушку ЗИС-2. Главным отличием нового орудия должна была стать меньшая, чем у ЗИС-2, масса при сохранении ее боекомплекта и баллистики. По этим требованиям в КБ завода №172 в 1946 г. была спроектирована 57-мм противотанковая пушка, получившая заводской индекс M-16. 57-мм противотанковая пушка М-16 имела легкий двухколесный лафет с раздвижными станинами коробчатого типа, на котором монтировался ствол-моноблок с полуавтоматическим вертикальным затвором. На стволе монтировались навинтной казенник и дульный тормоз. В дульном тормозе большой мощности на длине 600 мм имелось 20 пар окон, которые были прорезаны под углом 49° к оси канала. Дульный тормоз у пушки М16 выполнялся заодно со стволом, у M16-2 — отдельно, для соединения использовалась шпонка. Канал дульного тормоза в обоих случаях имел нарезы, которые являлись продолжением нарезной части канала ствола. Новшеством являлся и лафет, имевший оригинальную облегченную конструкцию верхнего станка. Колесный ход представлял собой штатные колеса от автомобиля ГАЗ-А с шиной ГК и облегченной ступицей. Для удобства буксировки в походном положении на левой станине был смонтирован дополнительный каток малого диаметра. Полигонные испытания опытного экземпляра пушки М-16 проводились на Главном артиллерийском полигоне в октябре-декабре 1946 г. Испытания пушки были прекращены из-за значительного искривления дульного тормоза, который был выполнен со стволом за одно целое. Кроме того, отмечались недостаточная прочность станин, а также сильная качка ствола, происходящая после выстрела. После испытаний опытный экземпляр был доработан и вскоре под индексом М-16-2 отправлен на Главный артиллерийский полигон для новых испытаний, проводившихся в июле-сентябре 1947 г. совместно с 57-мм противотанковой пушкой Ч-26, спроектированной в Особом специальном конструкторском бюро-лаборатории (ОКБЛ-46) под руководством Е.В.Чарнко. В ходе повторных полигонных испытаний вновь выявился ряд недостатков пушки М-16-2: недостаточная прочность верхнего и нижнего станков, ненадежная работа затвора и спускового механизма, неудовлетворительная работа противооткатных устройств, неустойчивость системы при стрельбе и т.д. Вскоре работы по пушке M-16-2 были полностью прекращены. На вооружение Советской армии в 1951 г. был принят конкурент — 57-мм противотанковая пушка Ч-26. Годы производства: 1946-1947. Страна-производитель: СССР. Выпущено: несколько ед. Калибр: 57 мм. Масса: 797 кг. Скорость перевозки по шоссе: 60 км/ч. Скорострельность: 10-20 выстр./мин. Максимальная дальность: 6556 м. Расчет: 5 чел.
15.
57-мм противотанковая пушка ЛБ-3 (опытная) [5.16]
В соответствии с теми же тактико-технические требованиями Артиллерийского комитета ГАУ 1945 г. на создание новой 57-мм противотанковой пушки для заменены пушки ЗИС-2, в конструкторском бюро завода №92 была спроектирована 57-мм противотанковая пушка ЛБ-3. Ее опытный образец был изготовлен во второй половине 1946 г. 57-мм противотанковая пушка ЛБ-3 имела легкий двухколесный лафет с раздвижными станинами трубчатого типа, на котором монтировался ствол-моноблок с полуавтоматическим вертикальным затвором, взятым почти без изменений от ЗИС-2. В октябре-ноябре 1946 г. были проведены полигонные испытания пушек ЛБ-3 на Главном артиллерийском полигоне. Во время полигонных испытаний из запланированных 1544 выстрелов было произведено 866 выстрелов. На этом испытания прекратили вследствие плохой экстракции гильз, которая к концу испытаний достигала 50%. Отмечалось, что большая масса и большое хоботовое давление у противотанковой пушки ЛБ-3 создают гораздо худшие условия транспортировки на поле боя по сравнению с аналогичными опытными 57-мм противотанковыми пушками системы Е.В.Чарнко Ч-26 и системы В.Г.Грабина С-15. Поэтому, в связи с конструктивными недостатками, выявленными при испытаниях, работы над пушкой ЛБ-3 были прекращены, и через несколько лет на вооружение Советской армии поступила 57-мм противотанковая пушка Ч-26. Годы производства: 1946. Страна-производитель: СССР. Выпущено: несколько ед. Калибр: 57 мм. Масса: 818 кг. Скорость перевозки по шоссе: 45 км/ч. Скорострельность: 15-25 выстр./мин. Максимальная дальность: 6460 м. Расчет: 5 чел.
16.
57-мм противотанковая пушка ЗИС-2НЯ обр. 1957 г. [5.20]
После окончания Великой Отечественной войны 57-мм противотанковые пушки ЗИС-2 состояли на вооружении Советской армии вплоть до 1970-х годов. В 1957 г. на вооружение была принята ее новая модификация ЗИС-2Н, на котором монтировался ночной прицел АПН-57 или АПН3-55. ЗИС-2НЯ — также послевоенная модификация орудия, оснащенная ночным инфракрасным прицелом АПН-57 или АПН3-55 и прожектором «Ярус». Модернизацию в эти варианты ранее выпущенных пушек ЗИС-2 проводил завод №235. Кроме того, был создан самодвижущийся вариант пушки ЗИС-2СН, оборудованный двигателем от мотоцикла М-72 и вспомогательным (передним) катком для перемещения орудия на поле боя. Годы производства: 1941, 1943-1949 (ЗИС-2), 1957 (ЗИС-2НЯ). Страна-производитель: СССР. Выпущено: 13710 ед. Калибр: 57 мм. Масса: 1250 кг. Скорость перевозки по шоссе: 50 км/ч. Наибольшая дальность: 8400 м. Скорострельность: 25 выстр./мин. Расчет: 5 чел.
17.

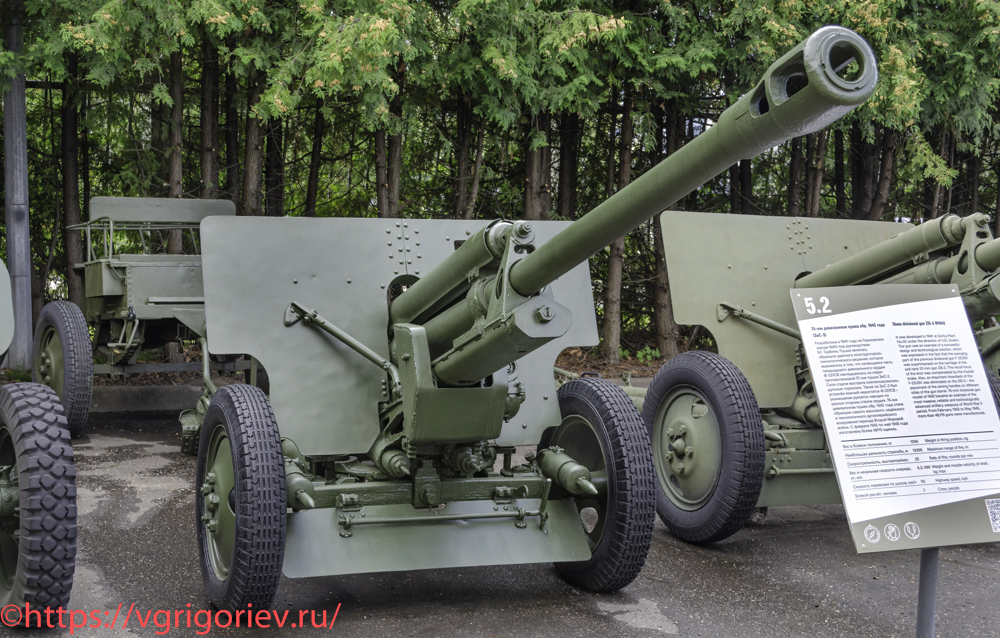

76-мм дивизионная пушка ЗИС-3 образца 1942 года [5.2]
Первое в мире артиллерийское орудие, которое собиралось на конвейере по «рациональной технологии» под руководством выдающегося конструктора В.Г.Грабина и было принято на вооружение в 1942 г. Разработка пушки была начата еще до войны в мае 1941 года по инициативе Грабина без официального задания ГАУ. Василий Гаврилович во время личных встреч с Иосифом Сталиным сумел доказать важность новых разработок и убедил принять на вооружение ЗИС-3. Конструктивно ЗИС-3 представляет собою наложение качающейся части предыдущей модели дивизионного орудия Ф-22-УСВ на легкий лафет противотанковой 57-мм пушки ЗИС-2. Значительная сила отдачи была компенсирована дульным тормозом, отсутствовавшим у Ф-22-УСВ. Также на ЗИС-3 был устранен существенный недостаток Ф-22-УСВ — размещение винтовых рукояток наводки по разные стороны ствола орудия. Это позволило номерам расчета из четырех человек (командир, наводчик, заряжающий, подносчик) выполнять только свои функции, что существенно облегчало и ускоряло его работу. Колеса использовались от автомобиля ГАЗ-АА, но с губчатой резиной вместо воздушной камеры. По бронебойному действию до начала 1943 г. пушка была способна на дистанции огня до 500-700 метров поразить практически любой образец немецкой бронетехники того времени. ЗИС-3 стала самым массовым советским артиллерийским орудием, выпускавшимся в годы Великой Отечественной войны. По простоте, малой массе и высоким боевым качествам было одним из лучших орудий Второй мировой войны. В послевоенное время ЗИС-3 долго состояла на вооружении Советской Армии, а также активно экспортировалась в ряд стран, в некоторых из которых она находится на вооружении, вероятно, и в настоящее время.
18.
Годы производства: 1941-1945. Страна-производитель: СССР. Выпущено: 48115 ед. (еще около 14500 орудий было смонтировано на САУ СУ-76). Калибр: 76 мм. Масса: 1200 кг. Скорость перевозки по шоссе: 50 км/ч. Скорострельность: 25 выстр./мин. Максимальная дальность: 13290 м. Расчет: 4 чел.
19.
76-мм полковая пушка Ф-24 образца 1939 года (опытная) [5.11]
76-мм полковая пушка обр. 1927 г. имела ряд недостатков, в том числе небольшой угол вертикального наведения и невысокую бронепробиваемость. Решением этих проблем могли быть либо глубокая модернизация пушки, либо создание нового орудия. КБ Оружейно-артиллерийского треста еще в 1927 г. вело проектирование нового лафета для орудия, позволявшего вести огонь под углом возвышения в 45°, но после передачи работ по пушке в Артиллерийскую техническую контору Путиловского завода этот проект был закрыт. В 1934 г. КБ Кировского завода получило задание на модернизацию пушки с целью увеличения угла возвышения до 45-50°, но проведенные исследования показали невозможность реализации данного предложения при сохранении существующего лафета и противооткатных устройств. В 1936 г. было решено отказаться от попыток модернизации пушки и начать проектирование новой полковой гаубицы-пушки; проектирование орудия начало КБ Кировского завода, но в 1937 г. работы по проекту распоряжением маршала М.Н.Тухачевского были прекращены. В 1938 г. новое руководство Главного артиллерийского управления решило возобновить работы по созданию нового полкового орудия, причем помимо КБ Кировского завода (пушка Л-10) свои проекты представили КБ завода №7 (пушки 7-4 и 7-5) и завода №92 (пушка Ф-24). Все представленные разработки были новыми орудиями, имевшими мало общего с 76-мм полковой пушкой образца 1927 года. В 1939-1940 гг. были изготовлены и испытаны опытные образцы орудий, но ни один из них по разным причинам заказчика не удовлетворил. 76-мм орудие Ф-24 имеет классическую конструкцию с двухколесным лафетом коробчатого типа. На нем монтировался стандартный ствол-моноблок с камерой от 76-мм дивизионной пушки образца 1902/1930 года с полуавтоматическим вертикальным клиновым затвором, скопированным у дивизионной пушки Ф-22 с подрессоренным колесным ходом. Годы производства: 1940. Страна-производитель: СССР. Выпущено: 4 ед. Масса: 950 кг. Калибр: 76 мм. Скорость перевозки по шоссе: 50-60 км/ч. Наибольшая дальность: 10000 м. Скорострельность: до 20 выстр./мин. Расчет: н.д.
20.

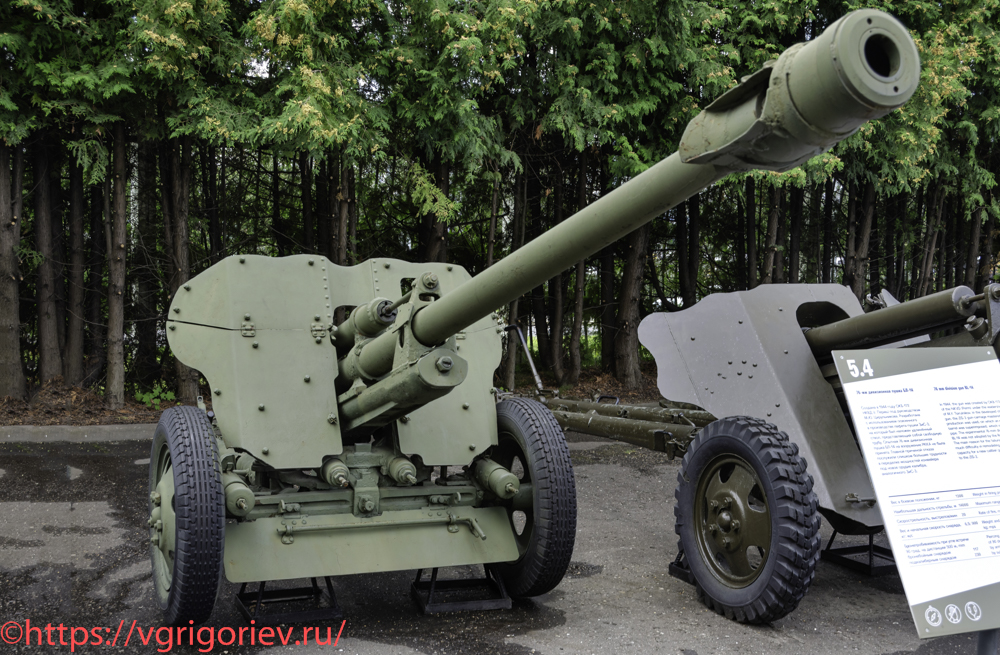

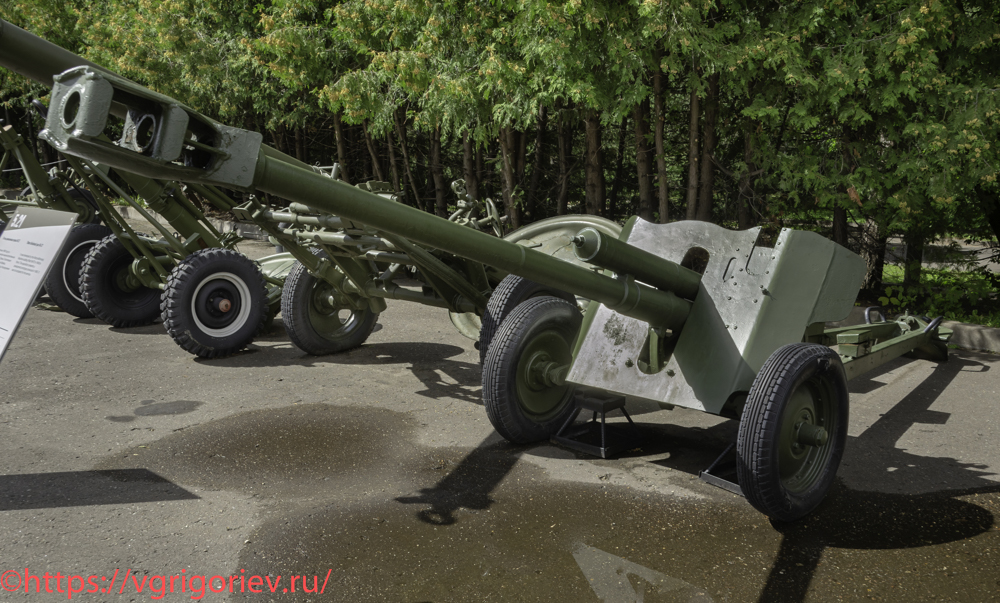

76-мм дивизионная пушка БЛ-14 (опытная) [5.4]
В соответствии с постановлением ГКО №3187 от 15 апреля 1943 г., потребовавшим усилить противотанковую оборону Красной армии, была разработана 76-мм дивизионная пушка БЛ-14, спроектированная в 1944 г. в ОКБ-172 НКВД СССР (шарашка) при заводе №172 под руководством М.Ю.Цирульникова. Фронту срочно требовалось дивизионная (противотанковая) пушка, способная пробивать усиленную броню перспективных немецких танков. И она была разработана конструкторами в Перми с использованием уже хорошо освоенного в производстве лафета пушки ЗИС-3, на который был наложен удлиненный ствол, представлявший собой свободную трубу. На ствол навинчивались и стопорились казенник и мощный двухкамерный дульный тормоз. 76-мм дивизионная пушка БЛ-14 имела винтовой подъемный механизм. Затвор вертикальный клиновой с полуавтоматикой механического (копирного) типа. Тормоз отката — гидравлический. Накатник — гидропневматический. Лафет с торсионным подрессориванием имел раздвижные трубчатые станины и щитовое прикрытие, предназначавшееся для защиты расчета и механизмов орудия от пуль и осколков. Щит состоял из двух листов. Удлинение ствола позволило повысить боевые характеристики пушки. Бронебойный снаряд массой 6,5 кг имел начальную скорость 900 м/с и максимальную дальность стрельбы до 14000 м. Подкалиберный снаряд массой 3,02 кг имел начальную скорость 1260 м/с. Бронебойный снаряд пушки БЛ-14 с расстояния 500 м под углом 90° пробивал броню толщиной 117 мм, а подкалиберный снаряд — 230-миллиметровую броню, в то время как у штатного дивизионного орудия ЗИС-3 эти характеристики составляли — 70 и 125 мм соответственно. Однако 76-мм дивизионная (противотанковая) пушка БЛ-14 на вооружение Красной армии не была принята по тем же причинам, что и ее конкурент — пушка ЦАКБ В.Г.Грабина — ЗИС-С-58 (слишком большие трудности в перестройке мощностей конвейера под новое орудие калибра, аналогичного ЗиС-3). Годы производства: 1944. Страна-производитель: СССР. Выпущено: несколько ед. Масса: 1300 кг. Калибр: 76 мм. Скорость перевозки по шоссе: 50 км/ч. Наибольшая дальность: 14000 м. Скорострельность: до 20 выстр./мин. Расчет: 6 чел.
21.

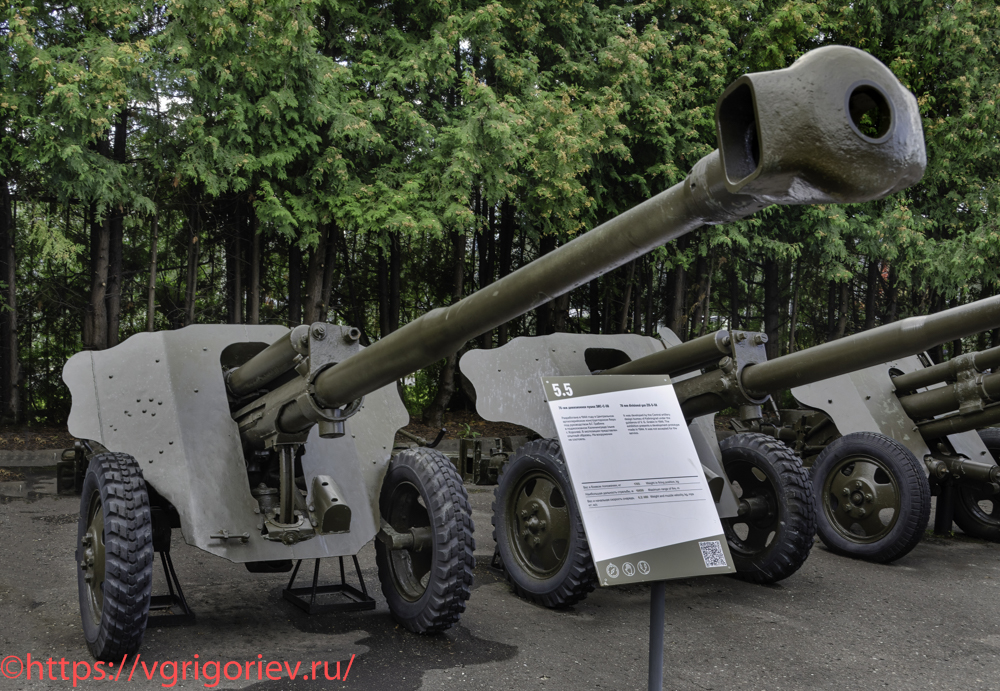

76-мм дивизионная пушка ЗИС-С-58-1 (опытная) [5.5]
Массовое появление на фронте тяжелобронированной немецкой бронетехники потребовало от советского военного командования принять срочные ответные меры в самый ответственный момент Великой Отечественный войны. Красная армия нуждалась в новом эффективном средстве поражения сверхмощных немецких танков. ГКО потребовал усилить противотанковую оборону Красной армии. Советской оборонной промышленности требовалось создать противотанковую пушку, способную пробивать броню перспективных немецких танков. К разработке и изготовлению опытных образцов приступили практически все советские артиллерийские КБ, в том числе и Центральное Артиллерийское Конструкторское Бюро (ЦАКБ) в подмосковном Калининграде (позднее переименованное в ЦНИИ-58) под руководством В.Г.Грабина. В 1944 г. в ЦАКБ был создан новый образец 76-мм дивизионной пушки ЗИС-С-58-1. Еще в 1940 г. ЦАКБ Грабина начало проектирование 76-мм дивизионной пушки повышенной мощности ЗИС-13 под унитарный выстрел от 76-мм зенитной пушки обр. 1931 г. Длина ствола ЗИС-13 составляла 54,8 калибра, вес осколочно-фугасного снаряда — 6,61 кг, начальная скорость — 813 м/с. Лафет был заимствован у 76-мм дивизионной пушки УСВ с усилением противооткатных устройств. Опытный образец пушки ЗИС-13 был изготовлен на заводе №92. В конце февраля 1941 г. пушка была отправлена для проведения полигонных испытаний. Дальнейшие работы по ней были прекращены в связи с созданием 76-мм пушки ЗИС-3. Эти работы и послужили основой для создания новой дивизионной пушки. Пушка ЗИС-С-58-1 получила легкий двухколесный лафет с раздвижными станинами коробчатого типа и торсионным подрессориванием (конструктивно аналогичный лафету к 85-мм дивизионной пушке ЗИС-С-8), на котором монтировался ствол-моноблок с полуавтоматическим вертикальным затвором копирного типа. На стволе монтировались навинтной казенник и дульный тормоз большой мощности. Тормоз отката — гидравлический, накатник — гидропневматический, уравновешивающий механизм — пневматический, подъемный механизм — секторного типа. Колеса были заимствованы у автомобиля ЗИС-5. Орудие имело массу снаряда 6,2 кг. Его начальная скорость составляла 680 м/с. Опытный образец пушки ЗИС-С-58-1 был изготовлен заводом №92 в том же 1944 г., прошел заводские и полигонные испытания, но на вооружение принят не был. Усиление броневой защиты немецких танков, а также создание более мощных дивизионных и полевых орудий калибра 85-100 мм лишили подобные противотанковые пушки калибра 76 мм дальнейшей перспективы. Годы производства: 1944. Страна-производитель: СССР. Выпущено: несколько ед. Масса: 1765 кг. Калибр: 76 мм. Скорость перевозки по шоссе: 50 км/ч. Наибольшая дальность: 14000 м. Скорострельность: 15-20 выстр./мин. Расчет: 5 чел.
22.

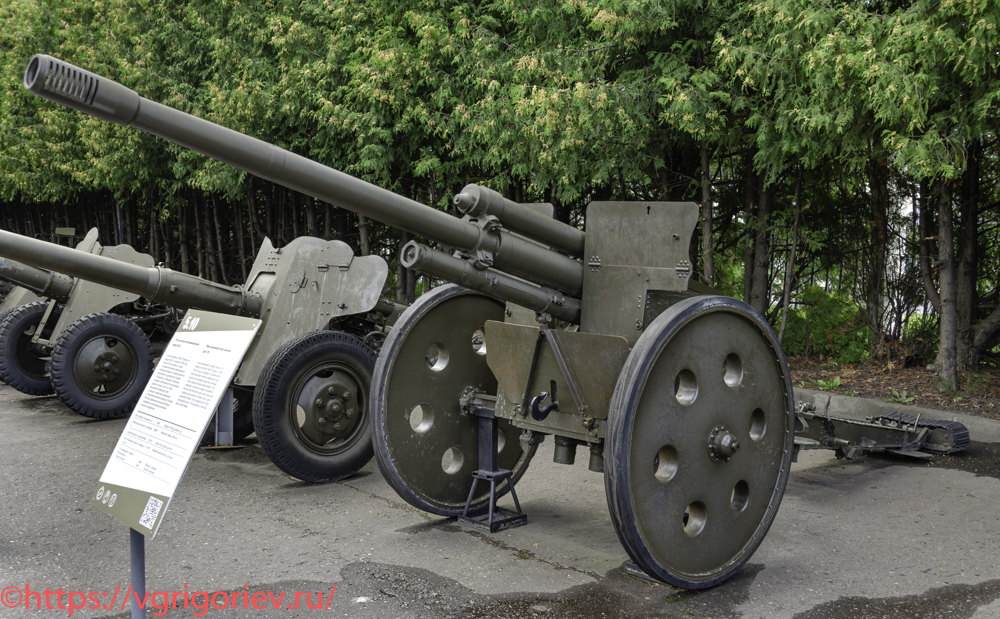

76-мм полууниверсальная пушка Ф-20 (опытная) [5.10]
В начале 1930-х годов в СССР при поддержке М.Н.Тухачевского активно проводились работы по созданию дивизионных универсальных (с круговым обстрелом) и полууниверсальных (предназначенных для «ведения заградительного зенитного огня») пушек. Их проектированием были заняты все артиллерийские конструкторские бюро (КБ) СССР, в частности, КБ завода «Красный путиловец», КБ завода №8, ГКБ-38, КБ завода №92. ГКБ-38 (конструкторское бюро завода №32) под руководством С.Е.Рыковского разработало 76-мм универсальную пушку А-52 и полууниверсальную пушку А-51. Обе артиллерийские системы были спроектированы в 1933 г., имели однобрусный лафет, поддон и баллистику 76-мм зенитной пушки обр. 1915/28 гг. В том же году ГКБ-38 было ликвидировано, а его помещения и оборудование переданы конструкторскому бюро, занимавшемуся проектированием безоткатных орудий. Из сотрудников ликвидированного ГКБ-38 в январе 1934 г. было создано Конструкторское бюро завода №92 под руководством В.Г.Грабина. Несмотря на это, разработки ГКБ-38 были реализованы в металле. Заводы №8 и №92 построили по опытному образцу пушек А-52 и А-51 соответственно, причем последняя получила от изготовителя «свой» заводской индекс Ф-20. В начале 1935 г. А-51 и А-52 отправили на полигонные испытания, которые завершились неудачно. Поскольку пушка Ф-20 имела устаревшую конструкцию однобрусного лафета, она по своим характеристикам не соответствовала требованиям времени и не удовлетворяла В.Г.Грабина. В связи с этим, одновременно с работами по ее усовершенствованию, на базе Ф-20 было начато проектирование нового дивизионного орудия, получившего индекс Ф-22, завершившееся в 1935 г. Именно это орудие и стало первой артиллерийской системой, полностью разработанной в СССР (а не являющейся очередной модернизацией орудий Российской армии или зарубежной разработки). В 1936 г. Ф-22 была принята на вооружение под наименованием «76-мм дивизионная пушка обр. 1936 г.» и запущена в серийное производство. Годы производства: 1934. Страна-производитель: СССР. Выпущено: несколько ед. Масса: 1867 кг. Калибр: 76 мм. Скорость перевозки по шоссе: до 30 км/ч. Наибольшая дальность: 14300 м. Скорострельность: до 20 выстр./мин. Расчет: 6 чел.
23.

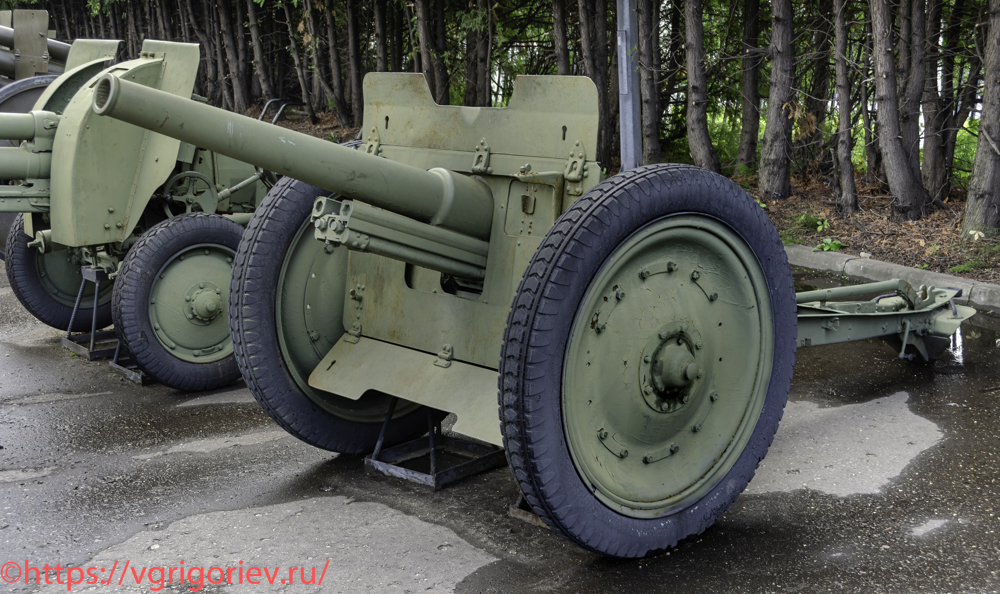

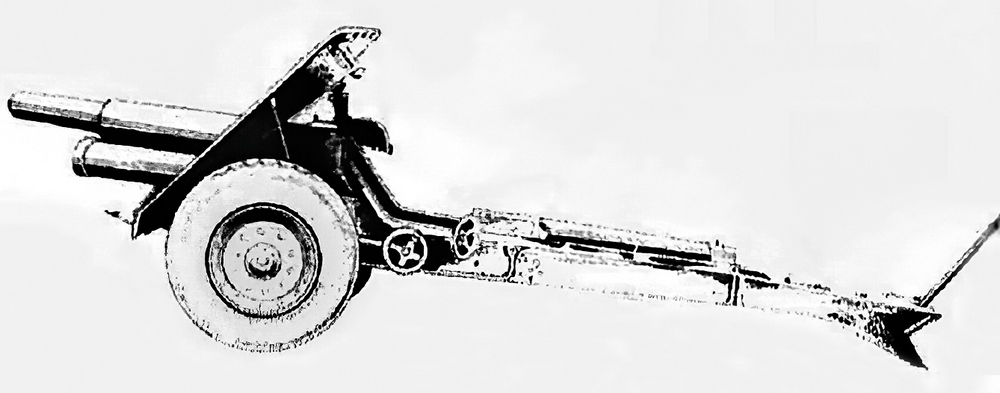

76-мм полковая пушка образца 1927/42 годов (опытная) [5.12]
После начала Великой Отечественной войны стало очевидно, что 76-мм полковая пушка образца 1927 года, наряду с положительными качествами, имела невысокую эффективность стрельбы по движущимся целям. Причиной тому была недостаточная гибкость огня, вызванная сравнительно малыми скоростями вертикальной и горизонтальной наводки, а также тем, что однобрусный лафет ограничивал угол горизонтального обстрела сектором 4,5°. Кроме того, масса пушки в боевом положении составляла 920 кг, что было слишком много для стремительных наступательных операций второго периода войны. Также боевой опыт использования этой пушки выявил, что ее бронепробиваемость является явно недостаточной. В марте 1942 г. ГАУ утвердило тактико-техническое задание на новое полковое орудие, основные требования которого заключались в увеличении бронепробиваемости до 50 мм на дистанции 500 м; снижения массы (850-900 кг в боевом положении), а также в его максимальной унификации с артиллерийскими системами, уже находящимися в производстве. Чтобы получить полковую пушку, соответствующую новым требованиям, необходимо было увеличить скорости наведения, угол горизонтального обстрела и уменьшить массу. КБ «Кировского завода» в блокадном Ленинграде, где было освоено массовое производство штатных 76-мм полковых пушек образца 1927 года, в сжатые сроки провело работы по ее модернизации. Усовершенствованное орудие получило удлиненный на 9 калибров ствол, под казенник для уравновешивания качающейся части орудия был смонтирован инертный груз, произведены незначительные переделки в конструкции противооткатных устройств. Все остальные узлы и детали остались без изменений. Модернизированный образец орудия, получивший обозначение «76-мм полковая пушка образца 1927/42 годов», был изготовлен в январе 1942 г. Эта артиллерийская система проходила полигонные испытания весной-летом 1942 г. совместно с 76-мм полковой пушкой ЗИС-21-11, созданной в КБ завода №92. Ленинградская 76-мм пушка образца 1927/1942 годов на дистанции 500 м смогла пробить 45-мм броню на расстоянии 500 м при угле встречи 60°. Однако масса орудия составляла 1350 кг, что превышало заданные требования почти на 500 кг. В августе 1942 г. обе пушки были сняты с дальнейших испытаний, поскольку к этому времени в боекомплекте 76-мм полковой пушки появились кумулятивные снаряды, обладающие бронепробиваемостью от 70 до 90 мм на всех дистанциях, независимо от начальной скорости, и необходимость в увеличении начальной скорости полковых орудий отпала. Годы производства: 1942. Страна-производитель: СССР. Выпущено: ок. 2 ед. Масса: 1350 кг. Калибр: 76 мм. Скорость перевозки по шоссе: 25 км/ч. Наибольшая дальность: 13290 м. Скорострельность: 10-12 выстр./мин. Расчет: 7 чел.
24.

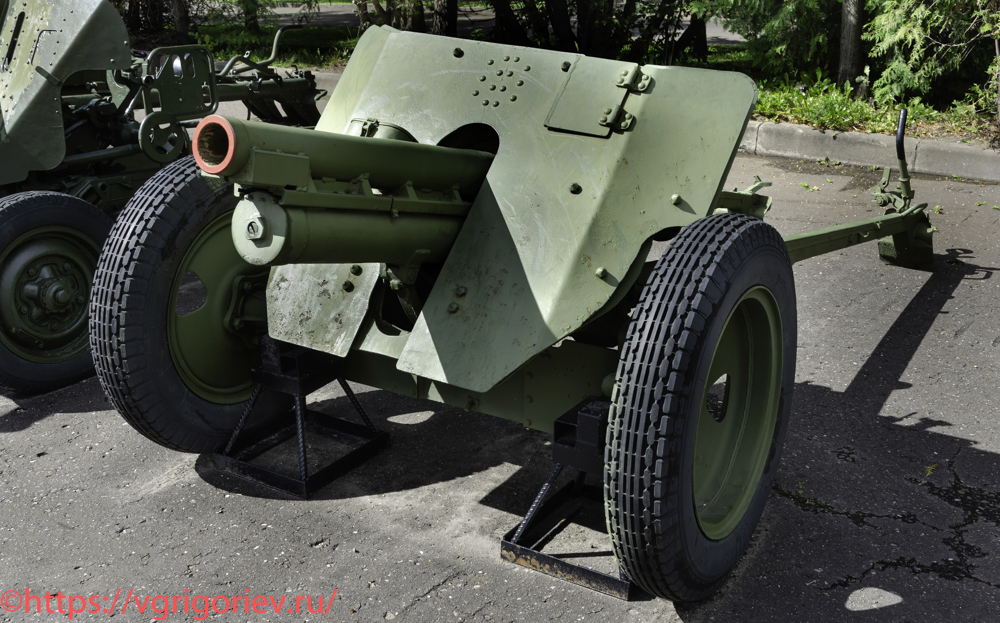

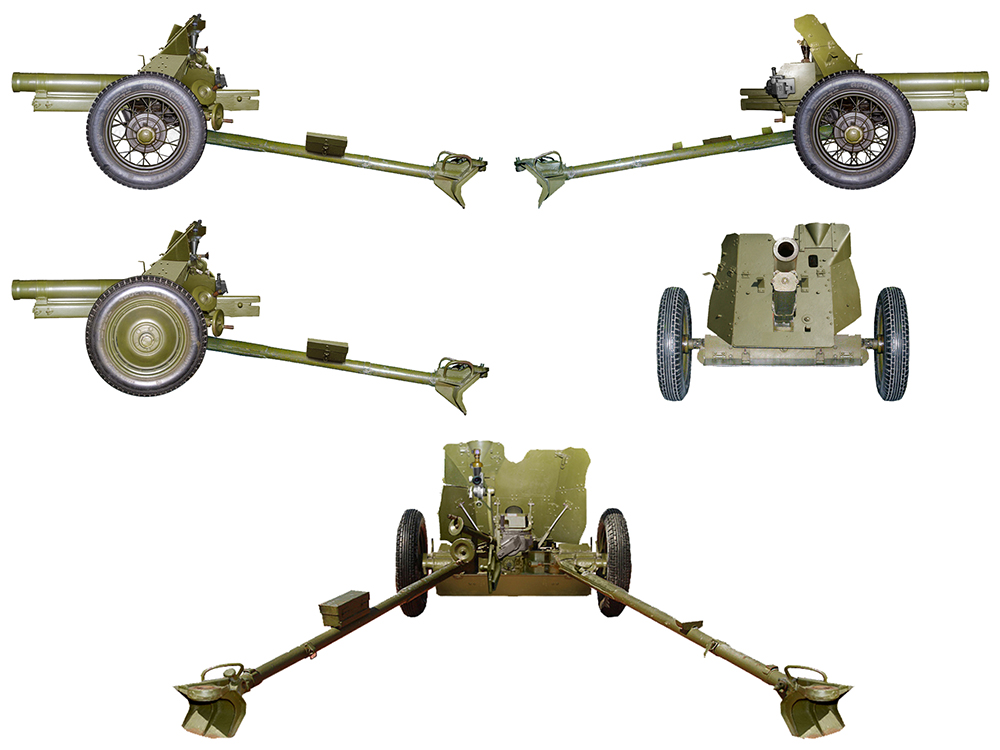

76-мм полковая пушка ОБ-25 образца 1943 года [5.25]
76-мм полковая пушка образца 1943 г. (ОБ-25, индекс ГАУ — 52-П-344) — легкое полковое орудие калибра 76,2 мм непосредственной поддержки пехоты и кавалерии огнем и колесами. Орудие было разработано в 1942-1943 гг. силами инженеров-заключенных в ОКБ-172 (шарашка) под руководством М.Ю.Цирульникова. М.Ю.Цирульников предложил наложить 76-мм ствол со слабой баллистикой на лафет 45-мм противотанковой пушки образца 1942 года. Подобное решение позволяло получить довольно легкую артиллерийскую систему, использующую хорошо отработанные в производстве элементы. В то же время, оно не соответствовало ТТЗ ГАУ на полковое орудие 1942 года, которым требовалась более высокая начальная скорость снаряда. В результате в 1942 г. этот проект не вызвал большого интереса со стороны ГАУ. Однако прекращение работ над другими полковыми орудиями с одновременным появлением 76-мм выстрелов с кумулятивным снарядом, позволявшим поражать танки противника с толщиной броневой защиты до 70 мм независимо от начальной скорости снаряда и дальности стрельбы, заставило руководство ГАУ пересмотреть свое отношение к разработкам полковой пушки в ОКБ-172. Пушка получила заводской индекс ОБ-25 и уже с февраля 1943 г. завод №172 приступил к изготовлению и испытаниям опытных образцов.
25.
Конструктивно ОБ-25 представляет собой легкую пушку со слабой баллистикой на подрессоренном лафете с раздвижными станинами. Лафет орудия с противооткатными устройствами взят с некоторыми изменениями от 45-мм противотанковой пушки обр. 1942 года, затвор и прицел взяты от 76-мм полковой пушки обр. 1927 года, ствол спроектирован заново. Колеса металлические автомобильного типа ЗИК-1 (со спицами) или ГАЗ-АА (дискового типа), с пулестойкими шинами, заполненные губчатым каучуком. Выстрелы к пушке ОБ-25 не были взаимозаменяемы с выстрелами каких-либо других советских 76-мм орудий; пушка имела собственную, специально разработанную для нее баллистику. В июне 1943 г. опытный образец пушки ОБ-25 передали для полигонных испытаний. После устранения ряда недостатков, в июле последовали войсковые испытания, а уже 4 сентября 1943 года орудие было принято на вооружение РККА под официальным наименованием «76-мм полковая пушка образца 1943 года» с одновременным прекращением производства полковой пушки образца 1927 года. По сравнению со своей предшественницей, полковая пушка образца 1943 года существенно выигрывала в подвижности и угле горизонтального наведения до 60° (что давало лучшие возможности по маневру огнем и борьбе с танками), однако при той же скорострельности сильно уступала в максимальной дальности (до 4200 м) и кучности стрельбы.
26.
Годы производства: 1943-1946. Страна-производитель: СССР. Выпущено: 5818 ед. Калибр: 76 мм. Масса: 600 кг. Скорость перевозки по шоссе: 35 км/ч. Скорострельность: 10-12 выстр./мин. Максимальная дальность: 4200 м. Расчет: 6 чел.
27.
76-мм полковая пушка С-5-1 (опытная) [5.18]
Поскольку 76-мм полковая пушка образца 1943 года ОБ-25 по своим боевым качествам не вполне удовлетворяла военных, совершенствование полковых орудий продолжилось. Уже летом 1943 г. Центральное артиллерийское конструкторское бюро (ЦАКБ) под руководством В.Г.Грабина приступило к работам по созданию новой 76-мм полковой пушки, получившей индекс «С-5-1». Полковая пушка С-5-1 кардинально отличалась от своей соперницы ОБ-25. Эта артсистема при той же баллистике и боеприпасах, что и у полковой пушки образца 1943 года, имела существенно большую дальность стрельбы (до 5100 м), что достигалось за счет большего угла возвышения (37° против 25°). Полуавтоматический вертикальный клиновой затвор позволил в два с лишним раза увеличить скорострельность (до 25-30 выстр./мин). Лафет пушки С-5-1 состоял из люльки с противооткатными устройствами, верхнего подвижного станка с механизмами наведения, нижнего неподвижного станка с раздвижными коробчатыми станинами, подрессоренного хода, щитового прикрытия и прицельных приспособлений. Высота линии огня составляла 720 мм. Если у полковой пушки образца 1943 года подрессоривание обеспечивалось цилиндрическими пружинами, то пушка С-5-1 получила новую конструкцию более надежного торсионного подрессоривания, обеспечивавшего большую скорость транспортировки. Пушка С-5-1 летом 1945 г. прошла полигонные испытания на Главном артиллерийском полигоне, однако, согласно заключению ГАУ от 6 августа 1945 г., орудие испытания не выдержало и работы над ним были прекращены. Годы производства: 1943-1946. Страна-производитель: СССР. Выпущено: несколько ед. Калибр: 76 мм. Масса: 570 кг. Скорость перевозки по шоссе: 40 км/ч. Скорострельность: 25-30 выстр./мин. Максимальная дальность: 5100 м. Расчет: 6 чел.
28.
76-мм дивизионная пушка М-27 (опытная) [5.21]
В 1943 г. КБ завода №172 приступило к разработке нового орудия для замены 76-мм полковой пушки образца 1943 года ОБ-25. Новая 76-мм полковая пушка, получившая заводское обозначение М-27, имела баллистику 76-мм дивизионной пушки ЗИС-3 образца 1942 года, что выводило ее по боевым качествам на один уровень с дивизионными орудиями. М-27 представляла собой пушку современной для того времени конструкции. Она была сконструирована по классической схеме и состояла из ствола-моноблока с навинтным казенником и вертикального клинового полуавтоматического затвора, заимствованного у ЗИС-3 и лафета с раздвижными штампованными станинами коробчатого типа. На стволе был смонтирован очень мощный двухкамерный дульный тормоз, получивший для увеличения площади дополнительный отражатель пороховых газов. Дульный тормоз поглощал до 64% энергии отката. Полуавтоматика затвора копирного типа была близка к 45-мм противотанковой пушке М-42. Противооткатные устройства состояли из гидравлического тормоза отката веретенного типа и накатника пружинного типа. Верхний станок листовой, штампованно-сварной конструкции, нижний станок литой трубчатой формы. Подъемный механизм — секторного типа, а поворотный — винтового. Уравновешивающий механизм — гидропневматический. Подрессоривание — торсионное. Колеса металлические автомобильного типа ГАЗ-АА (дисковые), с пулестойкими шинами, заполненные гусматиком. Масса нового орудия в боевом положении составляла 876 кг, то есть на 270 кг больше чем у соперницы — 76-мм полковой пушки образца 1943 года, и в то же время на 324 кг меньше чем у 76-мм дивизионной пушки ЗИС-3. В конце войны, когда были закончены работы над этим орудием, оно в качестве полковой пушки уже не проходило по предъявляемым требованиям, но вполне могло быть использовано в качестве легкого противотанкового орудия. После прохождения заводских испытаний, в сентябре 1946 г. опытный образец 76-мм полковой пушки М-27 был отправлен на Главный артиллерийский полигон. Согласно заключению комиссии от 31 января 1947 года, полигонные испытания пушка М-27 не выдержала. Ее доработка была признана нецелесообразной. В это время в СССР уже полным ходом велись работы по перспективным безоткатным орудиям, предназначенным в качестве легких противотанковых пушек, поэтому пушка М-27 оказалась невостребованной. Годы производства: 1943-1945. Страна-производитель: СССР. Выпущено: несколько ед. Калибр: 76 мм. Масса: 876 кг. Скорость перевозки по шоссе: 40 км/ч. Скорострельность: 25-30 выстр./мин. Максимальная дальность: 9400 м. Расчет: 6 чел.
29.

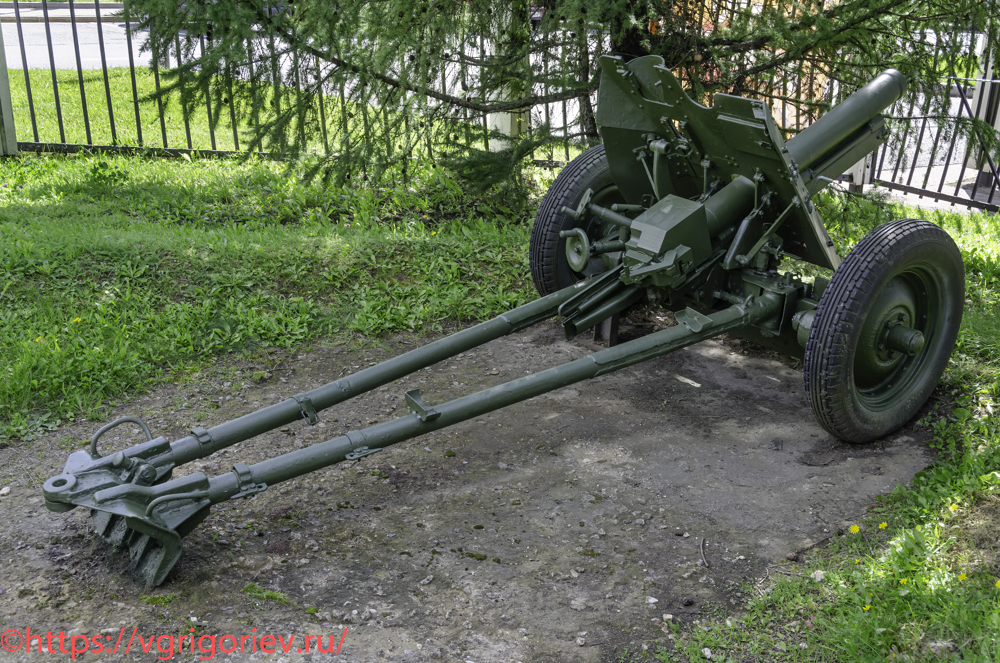

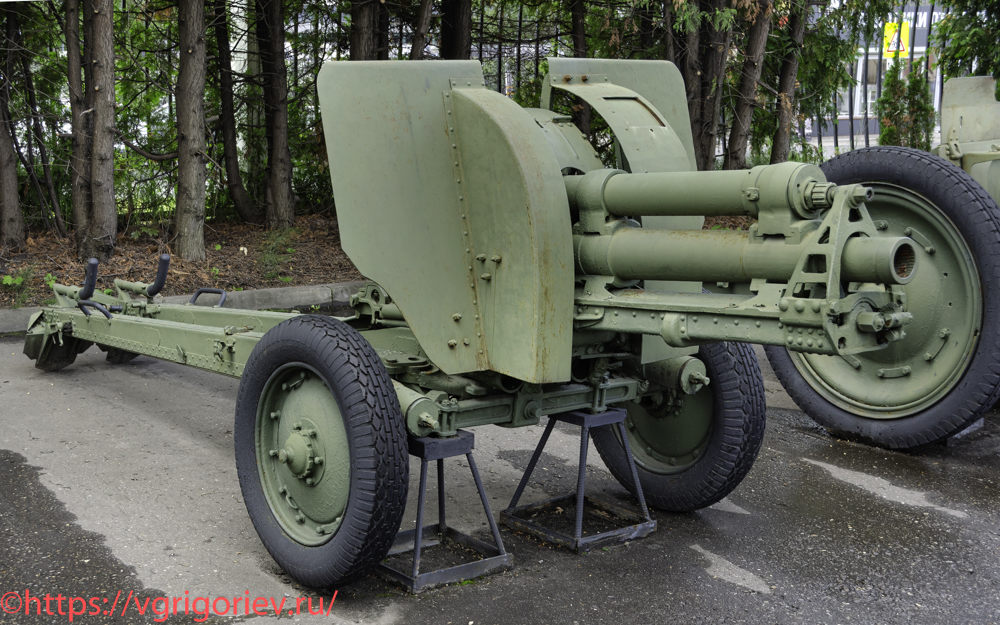

76-мм горная пушка образца 1938 года [5.17]
К началу 1930-х годов стало очевидно, что имевшиеся на вооружении Красной армии 76-мм горные пушки образца 1909 года устарели и не отвечают современным требованиям, в том числе из-за малого угла вертикального наведения (28°). Учитывая специфику ведения боевых действий в горах, возможность ведения огня под большими углами возвышения при использовании различных зарядов является для горного орудия критически важной. Советские конструкторы в то время не обладали необходимым опытом для проектирования артиллерийских орудий, отвечающих предъявляемым требованиям. В начале 1936 г. было принято решение о проведении испытаний горного орудия фирмы «Шкода» в СССР. Для испытаний фирмой была представлена новейшая 75-мм горная пушка C-5 (M.36), перестволенная под традиционный для советской армии калибр 76,2 мм. В СССР пушка именовалась «горная пушка особой доставки» или Г-36. Испытания орудия прошли успешно, но руководство государства решило не принимать C-5 на вооружение в оригинальном виде, а произвести ее доработку как для повышения характеристик, так и для адаптации этой конструкции к возможностям советской промышленности. В 1937 г. эта задача была возложена на КБ ленинградского завода №7 под руководством Л.И.Горлицкого. После длительных испытаний и устранения недостатков в мае 1939 г. ее официально принимают на вооружение Красной армии под наименованием «76-мм горная пушка образца 1938 года». Орудие представляло собой горную артиллерийскую систему с однобрусным лафетом, клиновым затвором и металлическими дисковыми колесами без подрессоривания. Официально система классифицировалась как пушка, однако наличие нескольких зарядов и максимального угла возвышения в 70° позволяет классифицировать орудие и как гаубицу.
30.
Годы производства: 1938-1941. Страна-производитель: СССР. Выпущено: 972 ед. Масса: 722-785 кг. Калибр: 76 мм. Скорость перевозки 7-8 км/ч. Наибольшая дальность: 10590 м. Скорострельность: 10-14 выстр./мин. Расчет: 5 чел.
31.

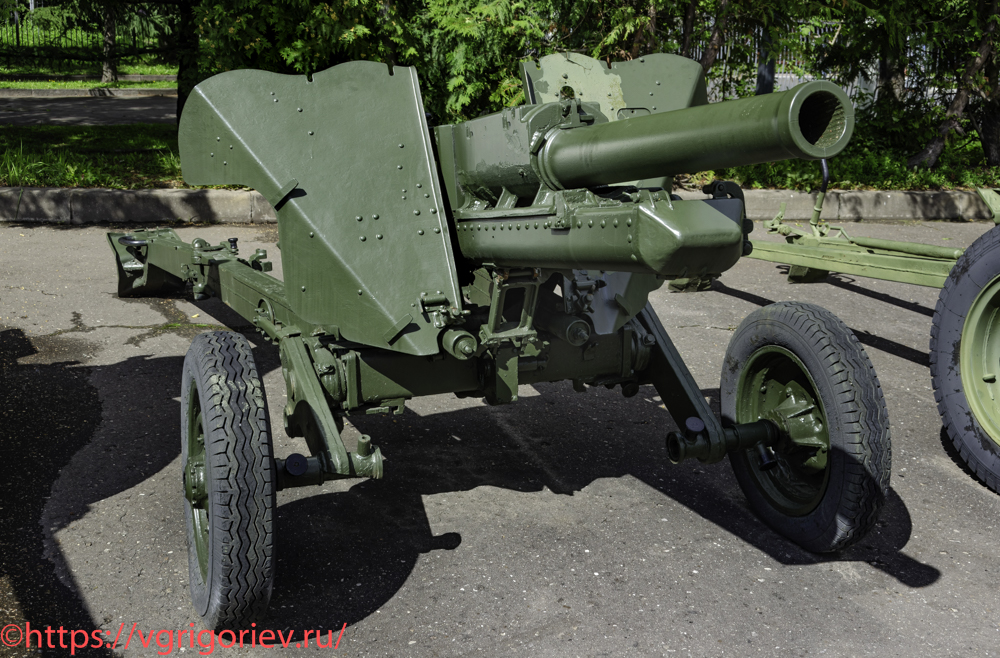

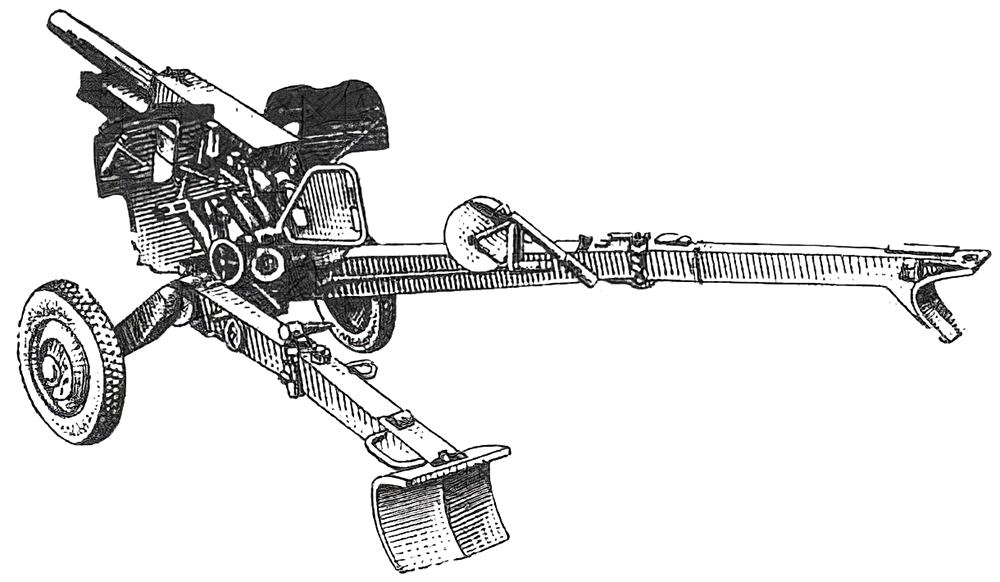

76-мм горная пушка М-99 (2А2) [5.19]
76-мм горная пушка образца 1958 года (М-99 или ГП) была разработана в СКБ-172 под руководством М.Ю.Цирульникова. Опытная батарея М-99 прошла заводские испытания в декабре 1954 г. и после доработки в апреле 1955 г. сдана на войсковые испытания. Официально М-99 была принята на вооружение в 1958 г. под названием «76-мм горная пушка ГП». В это время в Главном артиллерийском управлении вводилась новая индексация орудий, и М-99 получила индекс 2А2. 76-мм горная пушка ГП заменила на вооружении в Советской армии 76-мм горную пушку образца 1938 года, хорошо зарекомендовавшую себя в годы Великой Отечественной войны в боевых действиях в горных условиях, а также на пересеченной и труднопроходимой местности. Затвор горизонтальный клиновой, с полуавтоматикой пружинного типа. Тормоз отката гидравлический, веретенного типа, с пружинным компрессором. Накатник гидропневматический. Колеса односкатные от автомобиля «Москвич» с шиной «гусматик». Подрессоривание — торсионного типа. Прицел ПГП или ПГП-70. Заряжение раздельно-гильзовое. Особенностью этой пушки является то, что она может вести как настильную, так и навесную стрельбу. В горных условиях пушка может транспортироваться в виде десяти отдельных вьюков на вьючных животных. При этом максимальный вес одного вьюка не превышает 85 кг. Тренированный расчет из шести человек может разобрать пушку в течение 4-5 мин. При использовании в северных районах горная пушка может комплектоваться специальной лыжной установкой ЛО-8, позволяющей перевозить ее по глубокому снегу и болотистой местности. При необходимости можно вести стрельбу непосредственно с лыж. Масса лыжной установки ЛО-8 не превышает 85 кг. В настоящее время 76-мм горная пушка ГП продолжает состоять на вооружении Российской армии.
32.
Годы производства: 1958 — н.д. Страна-производитель: СССР. Выпущено: н.д. Масса: 735 кг. Калибр: 76 мм. Скорость перевозки по шоссе: до 60 км/ч. Наибольшая дальность: 10000 м. Скорострельность: до 20 выстр./мин. Расчет: 6 чел.
33.
Все фотографии со знаком копирайта — мои собственные. Отсутствие этого знака означает заимствование из Интернета, в основном из Википедии, вызванного необходимостью создания наиболее полного и подробного описания объекта. Фотографии, помеченные звездочкой, имеют разрешение 1920 пикселей по горизонтали.
