Музей техники Вадима Задорожного — крупнейший в России частный музей техники (ретроавтомобилей, мотоциклов, военной техники) — был основан в 2003 г. и расположен в поселке Архангельское Красногорского района Московской области совсем недалеко от МКАД [55.7968183N 37.2987986E].
1.

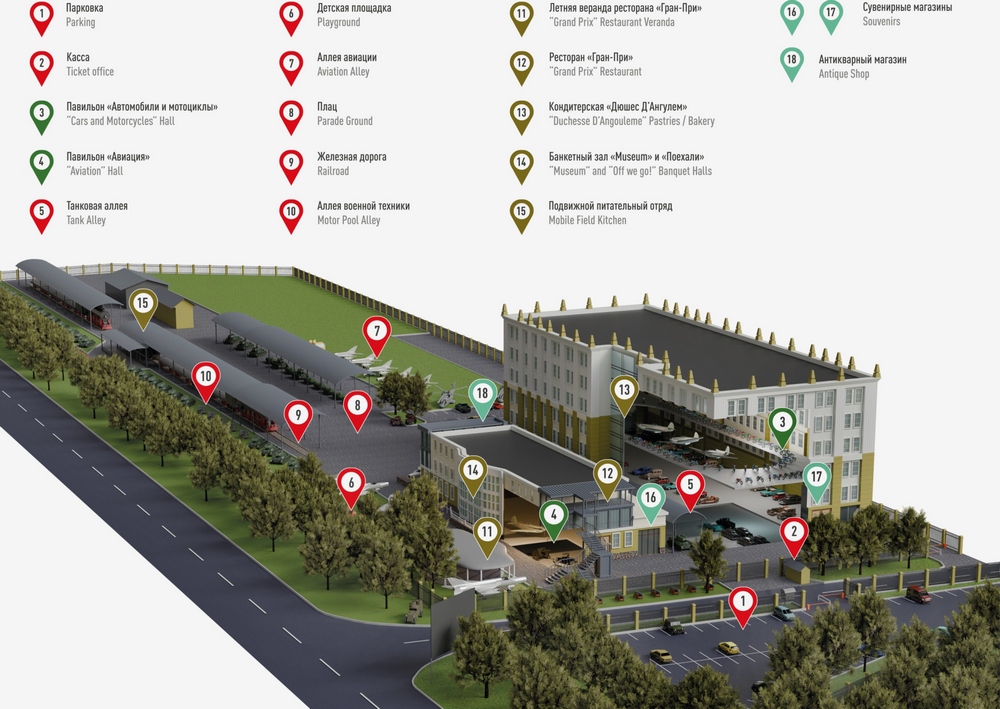

Для ориентации в большом «хозяйстве» музея прикладываю план, позаимствованный с официального сайта.
2.
Осмотр музея продолжим с экспозиции военной техники. Хотелось бы отметить, что в этой части выставки многие внимательные посетители отмечают недостатки, в том числе недостаточную систематизацию экспонатов по направлениям. В описаниях, которые имеются не везде, имеются как относительно незначительные оплошности и опечатки, так и грубые военно-технические ошибки. По мере возможности, буду их исправлять. Итак, начинаем сам осмотр. Завершим обход Аллеи военной техники [10] по часовой стрелке.

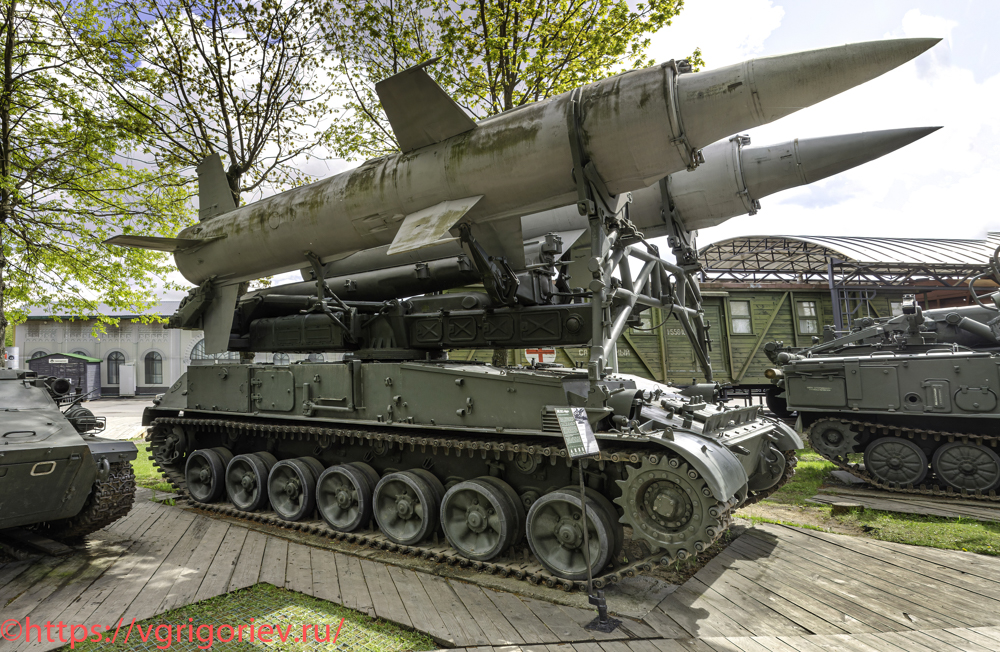

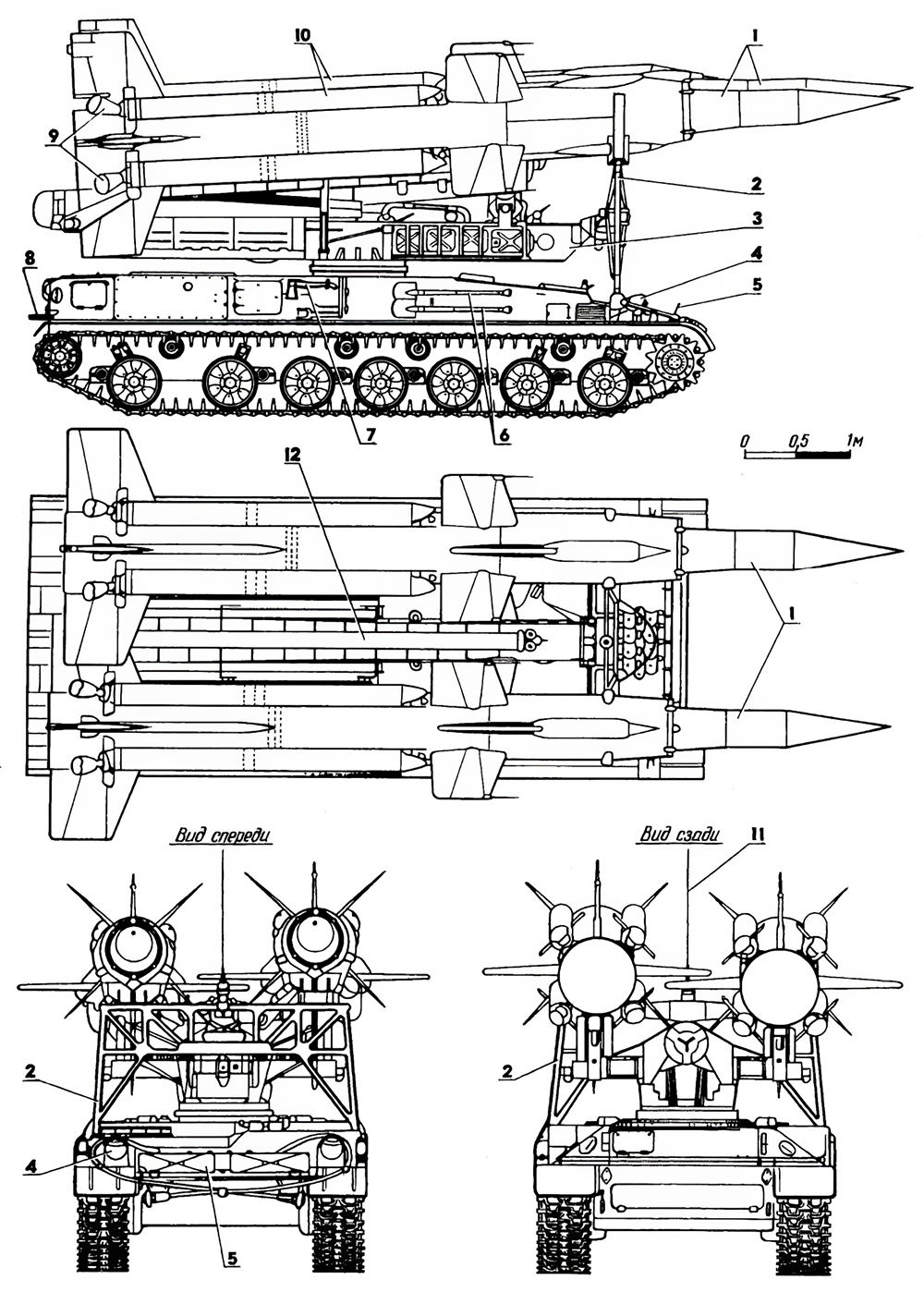

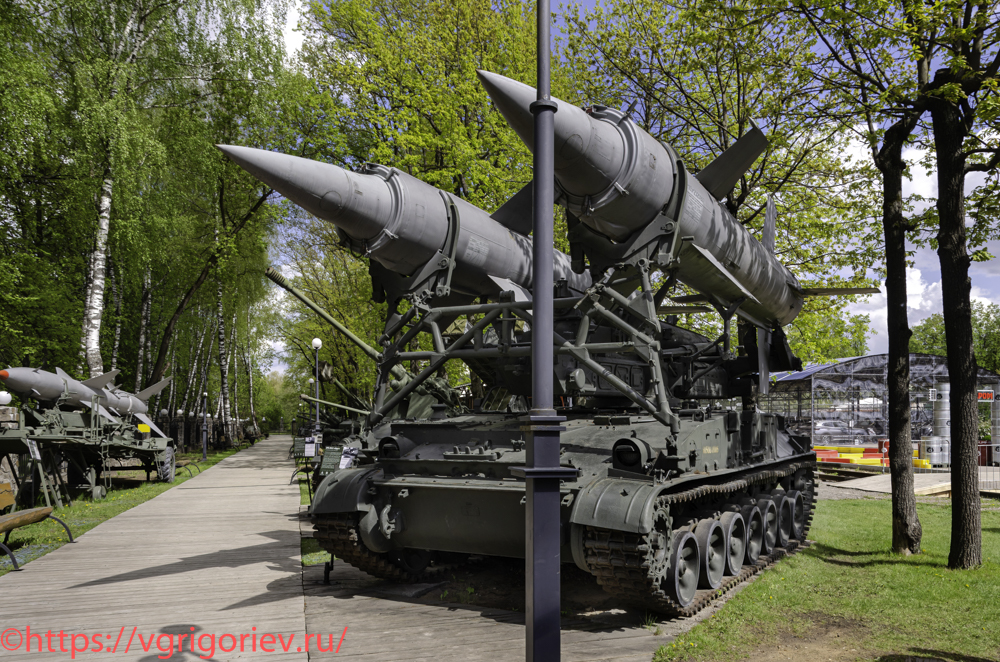

Пусковая установка 2П24 ЗРК 2К11 «Круг»
Разработка комплекса началась в 1958 г., головной разработчик НИИ-20, руководитель разработки В.П.Ефремов. В 1965 г. ЗРК «Круг» был принят на вооружение войсковой ПВО. ЗРК «Круг» армейско-фронтового предназначения относится к ЗРК средней дальности и предназначается для поражения всех типов самолетов, действующих со скоростями до 700 м/с в зоне 11-45 км по дальности и 3-23,5 км по высоте с курсовым параметром не менее 20 км в любых метеорологических условиях. В состав комплекса ЗРК 2К11 «Круг» входят: станция обнаружения целей 1С12, кабина приема целеуказания 9С44 «Краб-К1» (позднее заменена на 9С468М1 «Поляна Д-1»), станция наведения ракет 1С32, пусковая установка 2П24, зенитная ракета 3М8, а также различная техника в составе технической батареи.
3. На ракетах 3М8 почему-то отсутствуют стартовые твердотопливные ускорители (по 4 шт. на каждой)
Шасси ГМ-123, примененное в пусковой установке, позднее было использовано в самоходной 152-мм пушке 2С5 «Гиацинт», самоходной 152-мм гаубице 2С3 «Акация» и самоходном 240-мм миномете 2С4 «Тюльпан». Кроме того, элементы ходовой части этого шасси были использованы в среднем гусеничном транспортере-тягаче MT-C.
4.
Годы производства: 1965-1982. Страна-производитель: СССР. Выпущено: 1000 ед. Масса: 28500 кг. Максимальная дальность поражения: 45 км. Скорость ракеты: 795 м/с. Максимальная высота поражения: 23500.
5.
В ходе модернизации элементов комплекса нижняя граница поражения по высоте была снижена с 3000 м до 250 м, а ближняя граница по дальности — с 11 до 9 км (в модификации 2К11А, 1967). Дальность поражения воздушных целей была увеличена с 45 до 50 км, а высота с 23,5 до 24,5 км (2К11М, 1971). В дальнейшем нижняя граница поражения была уменьшена с 250 м до 150 м, а ближняя граница уменьшена до 6-7 км. Кроме того, появилась возможность поражения целей «вдогон» на дальности до 20 км (в модификации 2К11М1, 1974).
6.

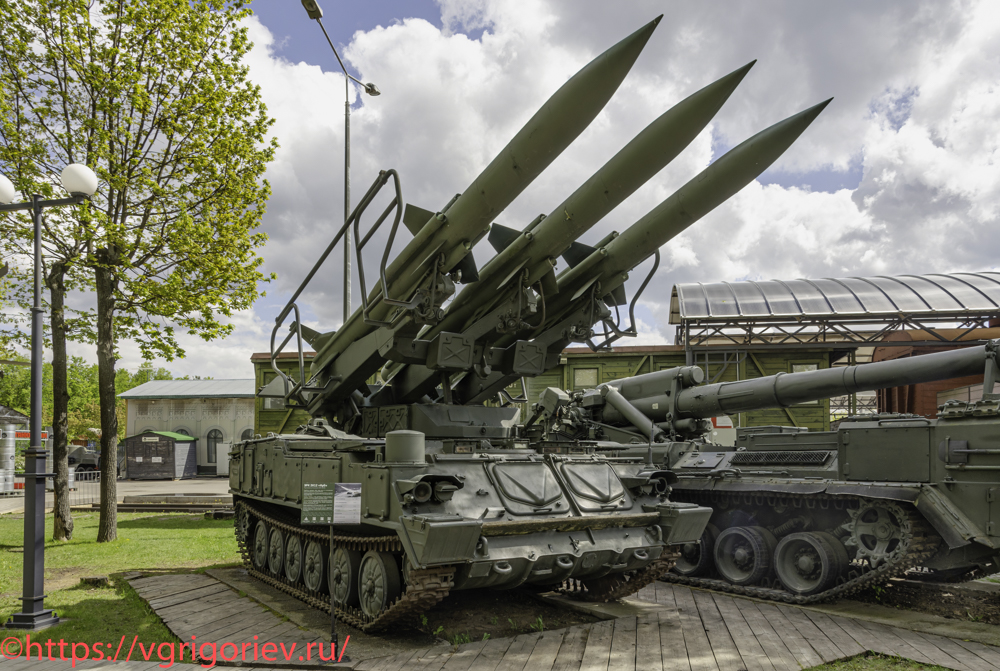

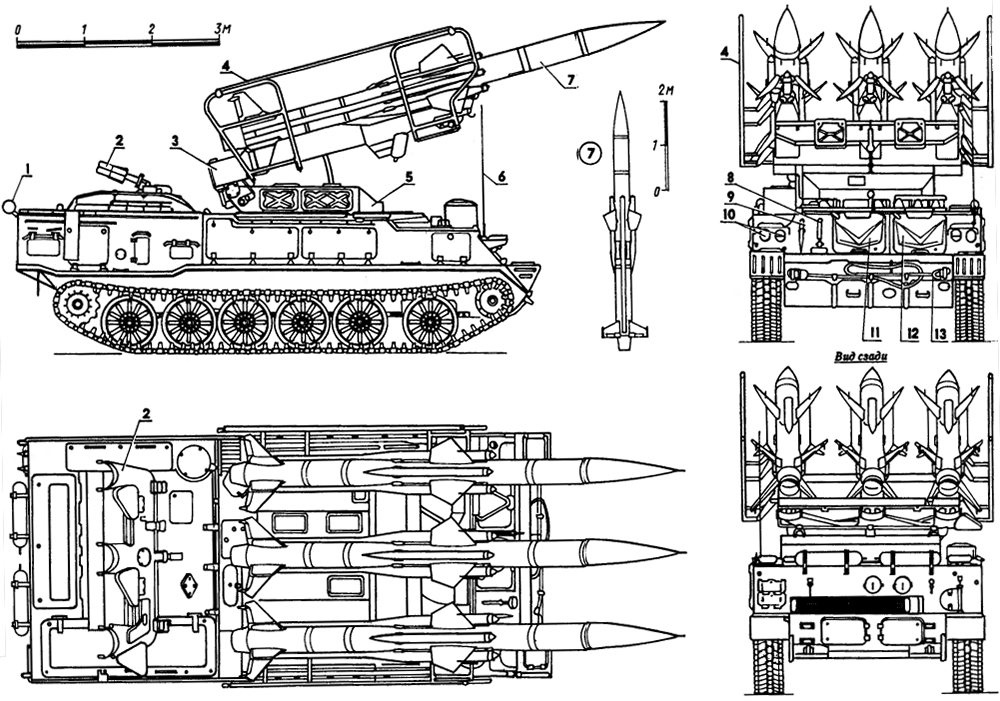

Самоходная пусковая установка 2П25 ЗРК 2К12 «Куб»
Разработка комплекса была начата в 1958 г. Головным разработчиком ЗРК было назначено ОКБ-15 под руководством В.В.Тихомирова, а создание гусеничных шасси ГМ-568 и ГМ-578 было поручено ОКБ-40 под руководством Н.А.Астрова. ЗРК «Куб» разрабатывался как средство ПВО для прикрытия танковых и мотострелковых дивизий. В состав дивизии входил зенитный ракетный полк, вооруженный пятью ЗРК «Куб». В 1967 г. комплекс был принят на вооружение ПВО СВ. ЗРК включает в себя одну самоходную установку разведки и наведения (СУРН) 1С91, кабину приема целеуказания (КПЦ) 9С417 и 4 самоходные пусковые установки (СПУ) 2П25. На каждой пусковой установке размещено по три зенитные управляемые ракеты 3М9. СУРН и СПУ смонтированы на гусеничных шасси типа ГМ-568 и ГМ-578 соответственно, КПЦ установлена на шасси автомобиля ЗИЛ-131. Также в состав батареи входили две транспортно-заряжающие машины, несущие на себе по 3 ракеты 3М9 каждая. Зенитный ракетный полк дивизии, оснащенный ЗРК «Куб», был способен одновременно обстрелять пять воздушных целей. Комплекс применялся в СССР до начала 80-х годов, когда был заменен более совершенным ЗРК «Бук».
7.
Годы производства: 1967-1982. Страна-производитель: СССР. Выпущено: 3700 ед. Масса: 20000 кг. Максимальная дальность поражения цели: 22 км. Скорость ракеты: 928 м/с. Максимальная высота поражения цели: 15000 м.
8.

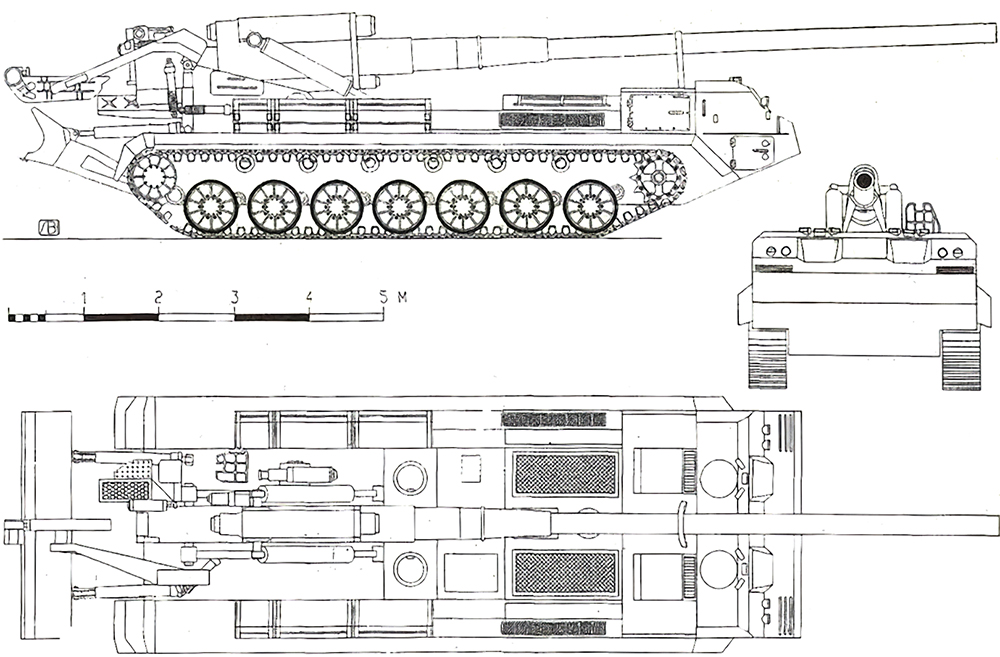

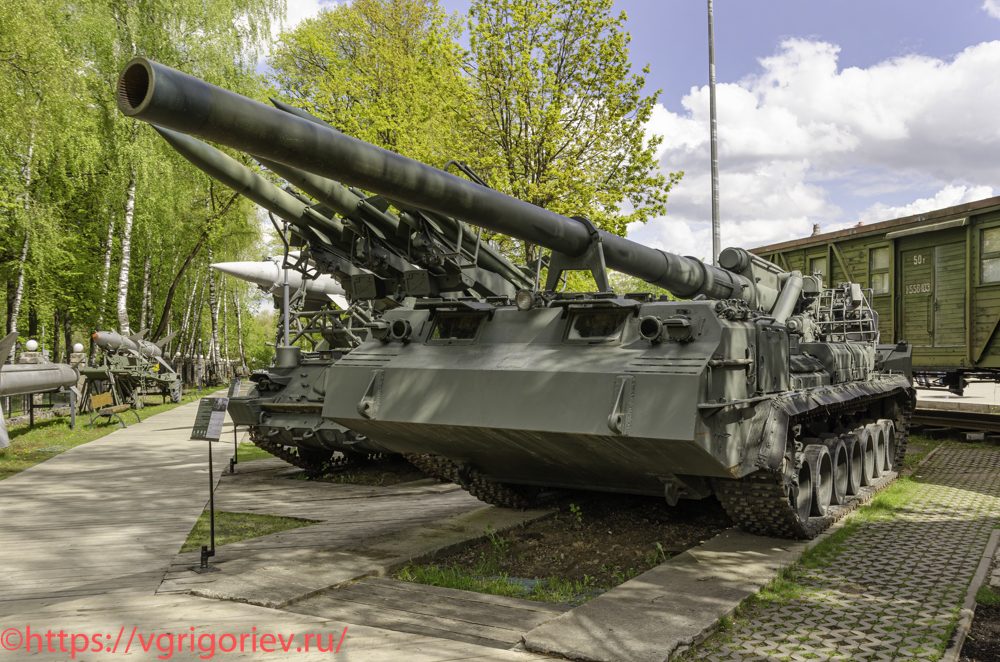

203-мм самоходное орудие особой мощности 2C7 «Пион»
Разработана на Кировском заводе в Ленинграде. Главный конструктор шасси — Н.С.Попов, 203-мм нарезной пушки 2А44 — Г.И.Сергеев. «Пион» был принят на вооружение в 1975 г. для комплектования дивизионов артиллерии резерва Верховного Главнокомандования для замены 203-мм буксируемых гаубиц Б-4 и Б-4М. В системе артиллерийского вооружения сухопутных войск «Пион» занимает особое место. Самая мощная в мире 203-мм самоходная пушка стала символом высоких достижений отечественной конструкторской школы. Для ведения стрельбы «Пион» оснащен установленным в корме сошником в виде бульдозерного отвала и направляющими колесами шасси ГМ-216, опускающимися вниз гидроцилиндрами и амортизаторами подвески. Самоходная пушка имеет в составе боекомплекта и тактические ядерные боеприпасы. При стрельбе полным зарядом дальность достигает 37,4 км, при уменьшенном заряде — 25,4 км. Активно-реактивный снаряд содержит меньше взрывчатого вещества — всего 13,3 кг, но при его использовании дальность стрельбы достигает 47,5 км. Сегодня на вооружении нашей страны стоит модернизированная версия установки 2С7М «Малка».
9.
Годы производства: 1975-1990. Страна-производитель: СССР. Выпущено: более 468 ед. Масса: 45500 кг. Двигатель: В-46-1 / V-12 / 38.88 л. / 520 л.с. Максимальная скорость: 50 км/ч. Вооружение: 203-мм пушка 2A44, 12,7-мм пулемет НСВТ. Экипаж: 5 чел.
10.

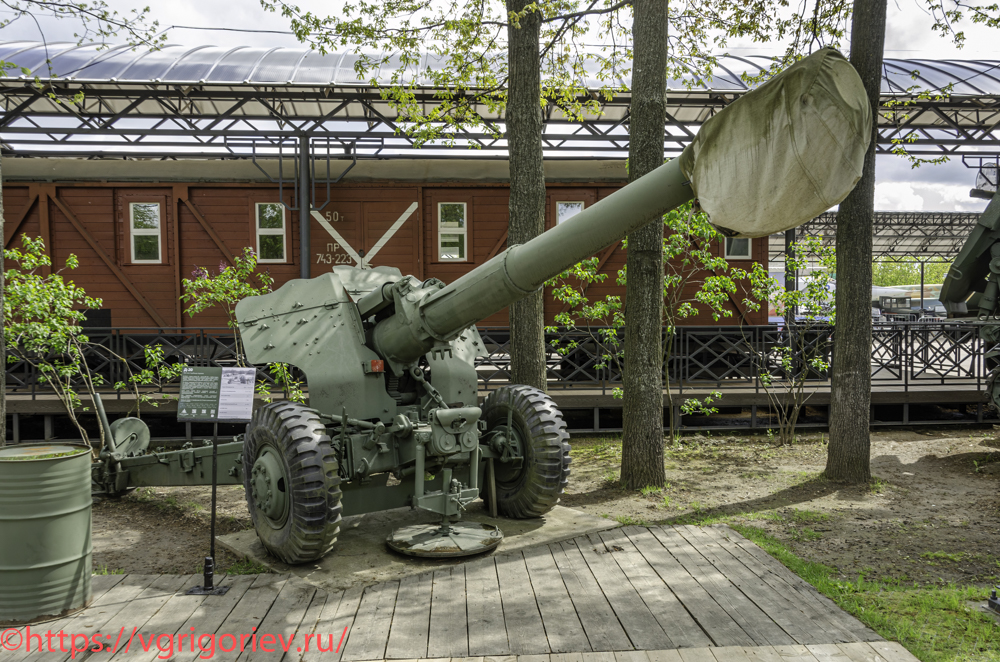

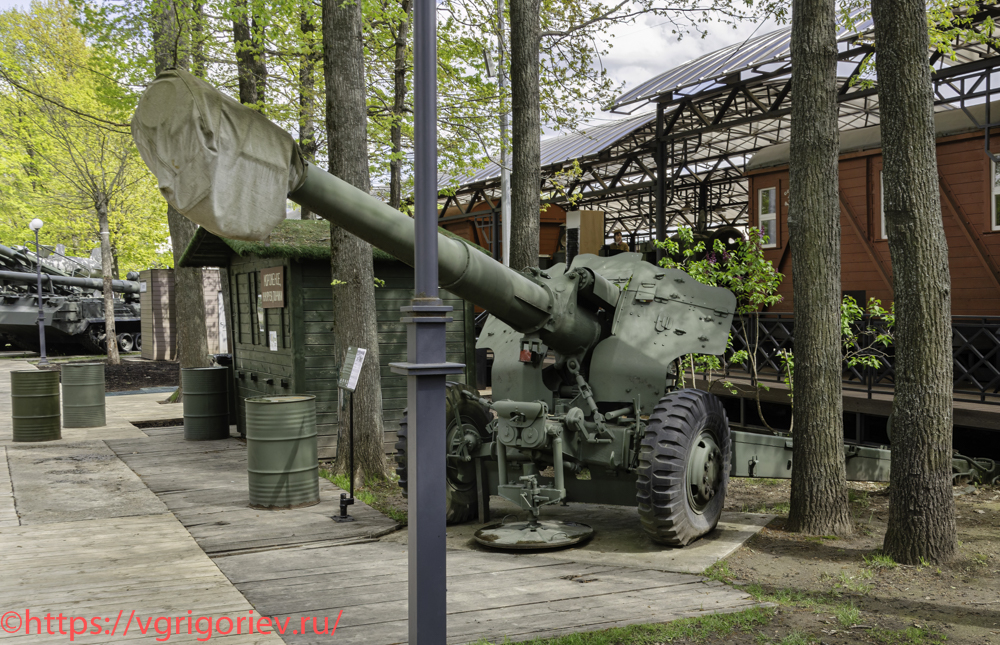

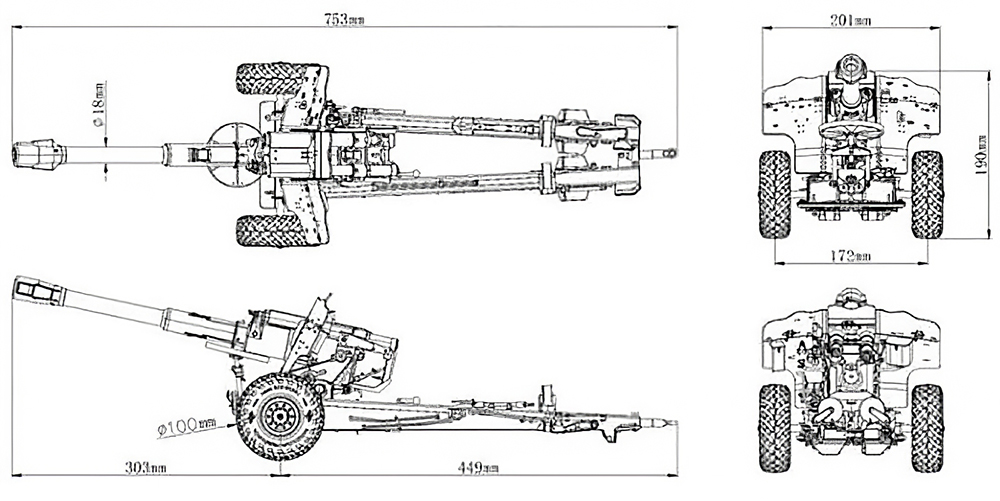

152-мм пушка-гаубица Д-20
Д-20 — буксируемая пушка-гаубица, разработанная после окончания Второй мировой войны в ОКБ-9 под руководством Ф.Ф.Петрова. Пушка-гаубица Д-20 принята на вооружение в 1955 г. и должна была заменить довоенную 152-мм гаубицу-пушку МЛ-20 образца 1937 г. На момент появления Д-20 являлась уникальным типом орудия, не имевшим аналогов в мире. В армии США долгое время оставалось орудие М114, разработанное еще на стыке 30-40-х гг. Постепенное введение в строй сопоставимых по калибру и характеристикам орудий началось в странах НАТО только в середине 70-х гг. Д-20 стала первой 152-мм орудийной системой с полуавтоматическим клиновым затвором c вертикальным перемещением клина. Для перевозки использовались легкие гусеничные артиллерийские тягачи АТ-Л или бортовые автомобили Урал-375Д или Урал-4320. Также это орудие в модификации Д-22 (2А33) было использовано для САУ 2С3 «Акация».
11.
Пушка-гаубица Д-20 способна использовать обычные 152-мм боеприпасы своих предшественниц, а также современные снаряды: «Краснополь-М» с функцией самонаведения, управляемый снаряд «Сантиметр», ядерный снаряд 3БВ3 мощностью 2,5 кт.
12.
Годы производства: 1953 — наши дни. Страна-производитель: СССР, РФ. Выпущено: ок. 3600 ед. Масса: 1725 кг. Эффективная дальность: 24000 м. Калибр: 152 мм. Расчет: 8 чел. Скорострельность: 5-6 выстр./мин.
13.

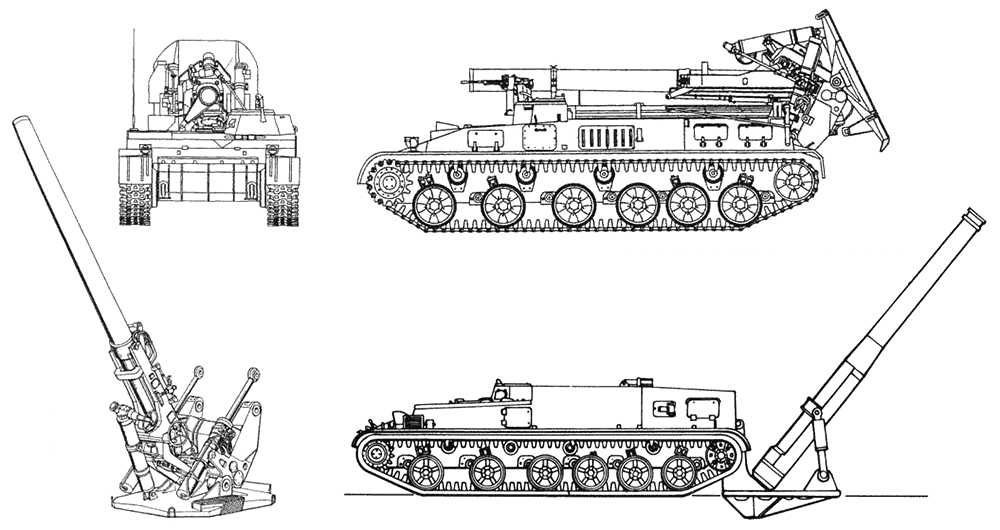

240-мм самоходный миномет 2C4 «Тюльпан»
Разработан на Уральском заводе транспортного машиностроения. Главный конструктор шасси — Г.С.Ефимов, 240-мм миномета 2Б8 — Ю.Н.Калачников. Принят на вооружение в 1971 г. для комплектования отдельных артиллерийских бригад резерва Верховного Главнокомандования для замены 240-мм буксируемых минометов М-240. Миномет является уникальным образцом вооружения с минометным орудием такого большого калибра в мире. Основными задачами самоходного миномета являлось уничтожение укрепленных зданий, фортификационных сооружений, скоплений живой силы и военной техники противника, а также уничтожения объектов и целей, поражение которых другим артиллерийским орудиям недоступно. Зарядка орудия производится при его выставлении в строго горизонтальное положение, а автоматическое заряжание — с использованием специального механизма досылания боеприпасов. Для безопасности экипажа выстрел выполнялся наводчиком посредством дистанционного пульта. В послевоенный период ни одна страна в мире не принимала на вооружение таких мощных минометов. Калибр минометов США, Англии, Франции и Германии не превышал 120 мм.
14.

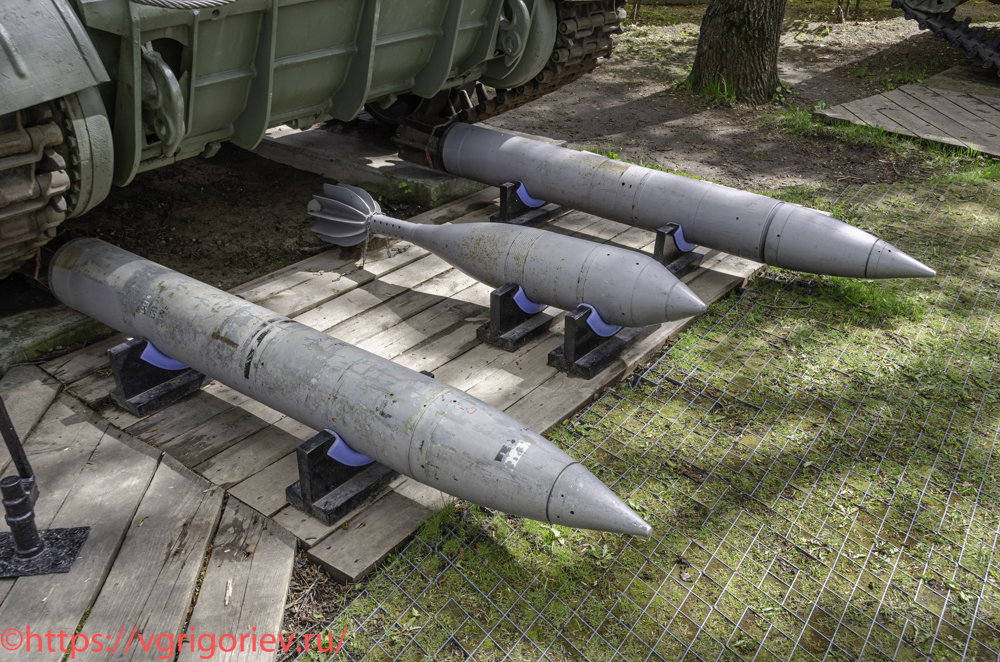

В состав боекомплекта входят различные обычные и активно-реактивные фугасные, зажигательные, кассетные и управляемые мины, а также ядерные боеприпасы мощностью 2 кт.
15.
Годы производства: 1972-1988. Страна-производитель: СССР. Выпущено: 588 ед. Масса: 27500 кг. Двигатель: дизельный В-59У / V-12 / 38.88 л. / 520 л.с. Максимальная скорость по шоссе: 62,8 км/ч. Вооружение: 240-мм миномет 2Б8, 7,62 мм пулемет ПКТ. Экипаж: 5 чел.
16.

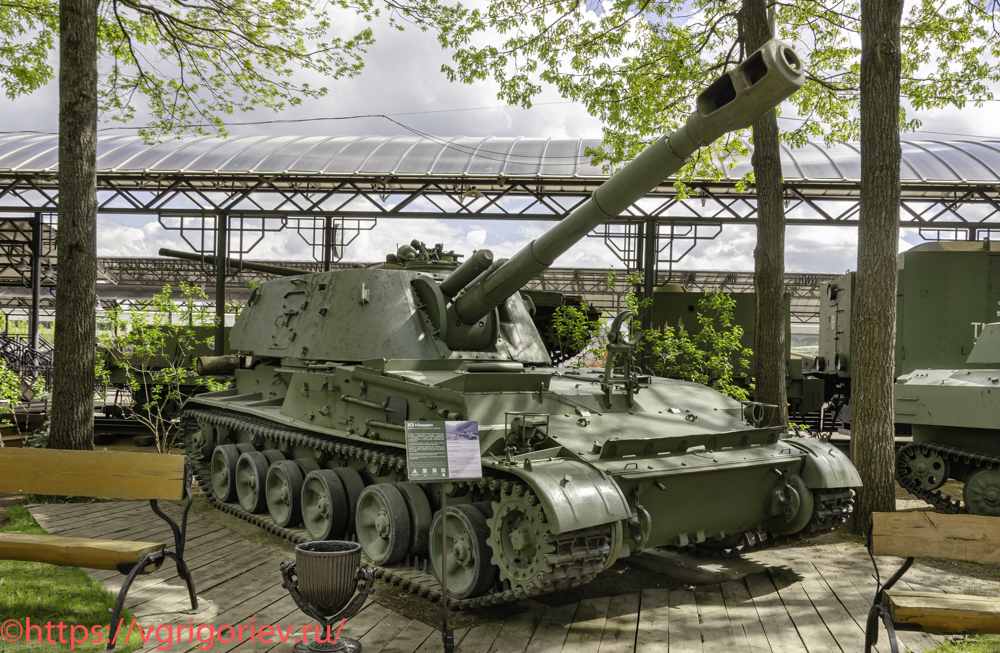

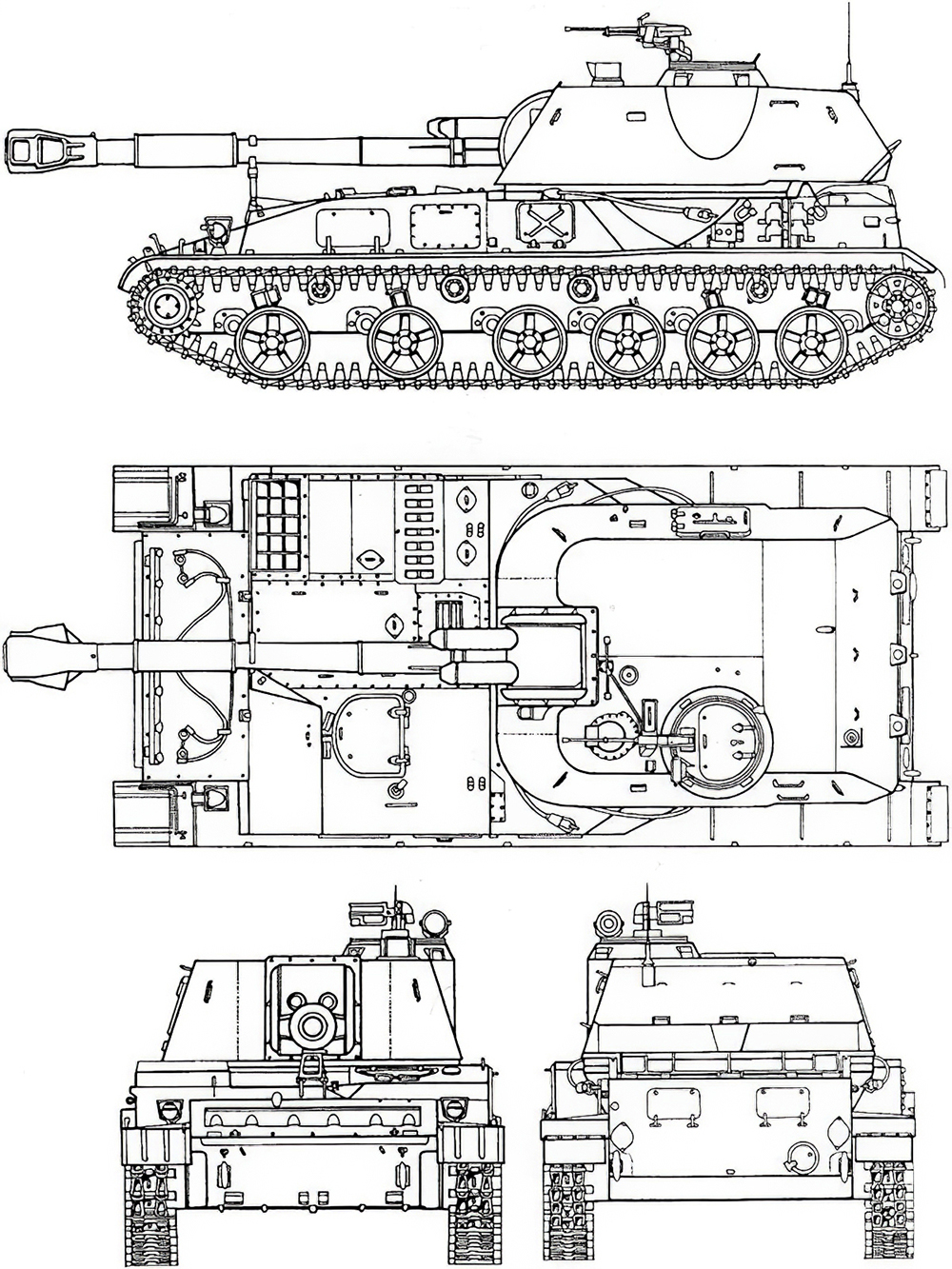

152-мм дивизионная самоходная гаубица 2С3 «Акация»
К моменту окончания Второй мировой войны Советская Армия располагала многочисленной самоходной артиллерией, состоявшей исключительно из противотанковых и штурмовых САУ и применявшихся в основном для непосредственной поддержки пехоты и танков, стрельбы по вражеским целям прямой наводкой. В послевоенный период в армиях стран НАТО самоходная артиллерия постепенно начала вытеснять буксируемую. Незаменимость самоходной артиллерии была очевидна, но по указанию Н.С.Хрущева большинство разработок по ним в Советском Союзе прекратили. К созданию отечественной САУ вернулись только в 1960-е гг. Самоходная артиллерийская установка 2С3 «Акация» была принята на вооружение в 1971 г. для комплектования артиллерийских полков танковых и мотострелковых дивизий для замены 152-мм гаубиц МЛ-20, Д-1 и Д-20. За время производства САУ «Акация» многократно модернизировалась, оставаясь грозным оружием на поле боя до сих пор. Представленный в музее образец — раннего выпуска: корпус 2С3М с башней от 2С3.
17.
Годы производства: 1968 — н.в. Страна-производитель: СССР, РФ. Выпущено: ок. 4000 ед. Масса: 27500 кг. Вооружение: 152-мм нарезная гаубица 2A33, 7,62-мм пулемет ПКТ. Двигатель: В-59У / V-12 / 38.88 л. / 620 л.с. Максимальная скорость по шоссе: 60 км/ч. Экипаж: 4 чел.
18.

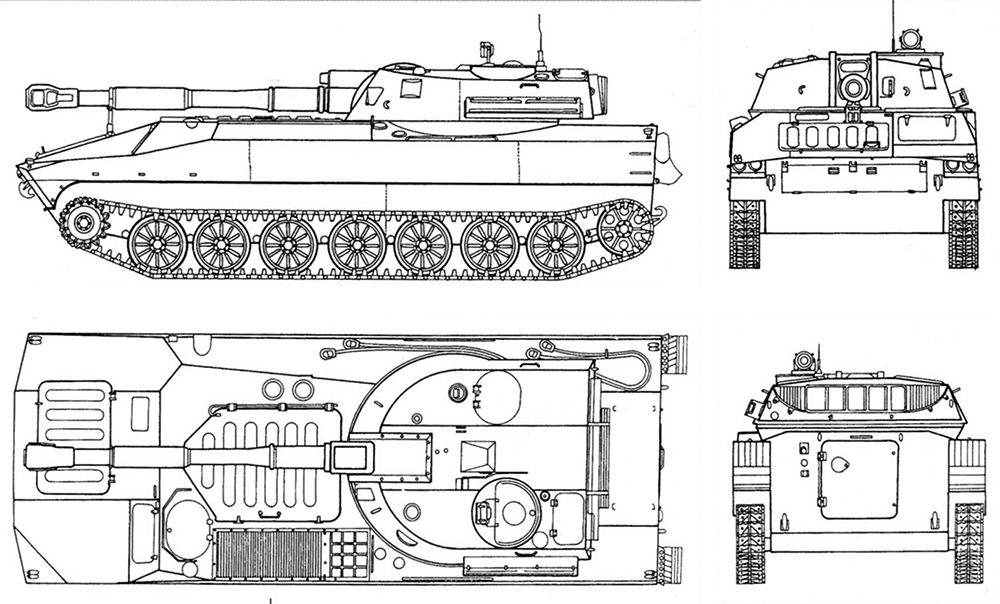

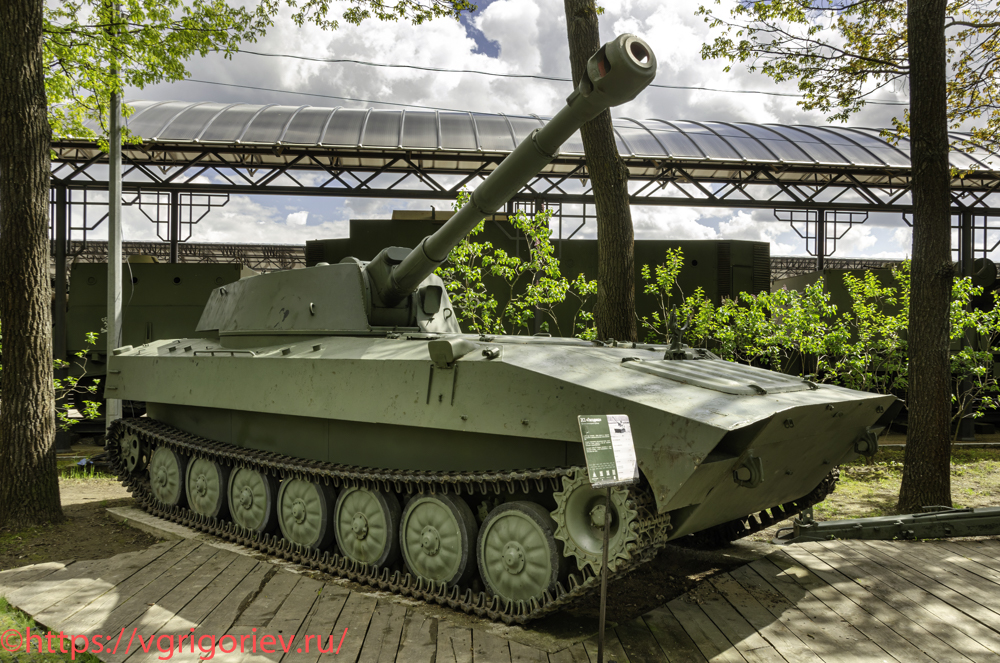

122-мм самоходная гаубица 2С1 «Гвоздика»
Головным разработчиком 2С1 был определен Харьковский тракторный завод имени Серго Орджоникидзе, гаубица 2А31 проектировалась в ОКБ-9. В качестве шасси была выбрана удлиненная и модифицированная база многоцелевого транспортера-тягача МТ-ЛБ. B 1971 г. самоходная гаубица была принята на вооружение артиллерийских дивизионов мотострелковых полков, оснащенных БМП для замены 122-мм гаубиц М-30 и Д-30. «Гвоздика» предназначена для подавления и уничтожения живой силы, артиллерийских и минометных батарей, а также для разрушения дзотов, обеспечения проходов в минных полях и полевых заграждениях. В боекомплект могут входить различные кумулятивные, осколочно-фугасные, управляемые, шрапнельные, дымовые, осветительные, агитационные снаряды, а также постановщики помех. Прошедшая глубокую доработку САУ производится с 2008 г. до сих пор под индексом 2С34 «Хоста». Самоходная гаубица 2С1 «Гвоздика» поставлялась в страны Варшавского договора, а также экспортировались в Алжир, Анголу, Ирак и другие страны. Модификации САУ 2С1 производились по лицензии в Польше и Болгарии.
19.
Годы производства: 1972-1991. Страна-производитель: СССР. Выпущено: более 10000 ед. Масса: 15700 кг. Двигатель: ЯМЗ-238Н / V-8 / 14,86 л. / 299 л.с. Максимальная скорость по шоссе: 61,5 км/ч. Вооружение: 122-мм пушка 2A31. Экипаж: 4 чел.
20.

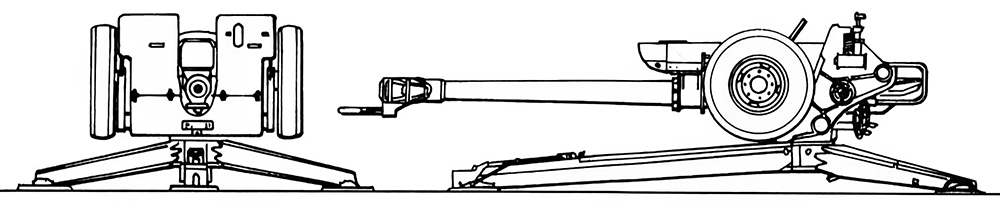

122-мм гаубица Д-30
B 1950-е годы разрабатывались и совершенствовались «зенитки», пушки среднего калибра, противотанковые орудия. Однако, дивизионная артиллерия продолжала использовать разработанную еще до Великой Отечественной войны гаубицу М-30 калибра 122 мм. Маховики наведения М-30 располагались с разных сторон ствола, делая невозможным наведение на цель силами одного номера расчета. Стрельба прямой наводкой осложнялась конструкцией прицела и отсутствием в составе прицельной сетки шкал для определения дальности и боковых поправок. Как и разработка М-30, проектирование ее замены в конце 1950-х годов было доверено Ф.Ф.Петрову, возглавлявшему ОКБ завода № 9. Гаубица Д-30 принята на вооружение в 1960 г. Главным отличием от орудий, состоявших ранее на вооружении Советской Армии, стала установка орудия на лафет из трех станин, которые расставлялись на угол 120°, что повышало устойчивость орудия при круговом обстреле. Также новшеством стало буксирование орудия вперед стволом. Д-30 и сегодня остается на вооружении в нашей стране (в модификации Д-30А). В больших количествах состоит на вооружении во многих странах мира и применялась во всех военных конфликтах второй половины XX в. Модификации Д-30 производились в Ираке, Египте, Югославии и Китае.
21.
Годы производства: 1960 — наши дни. Страна-производитель: СССР, РФ. Выпущено: н.д. Масса в боевом положении: 3200 кг. Эффективная дальность стрельбы: 15400 м. Калибр: 122 мм. Расчет: 6 чел. Скорострельность: 6-8 выстр./мин.
22.

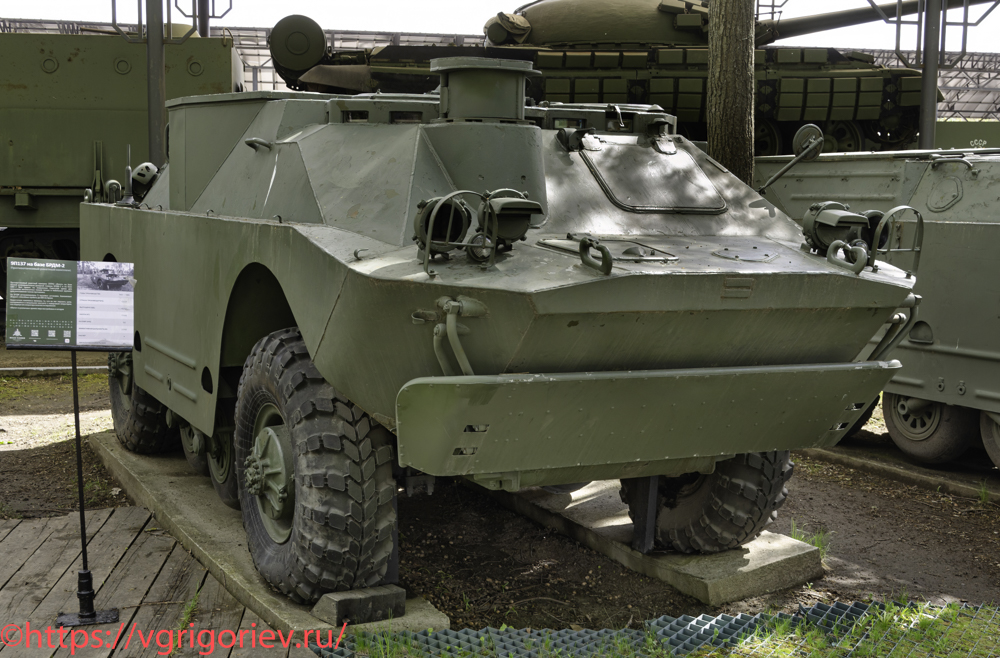

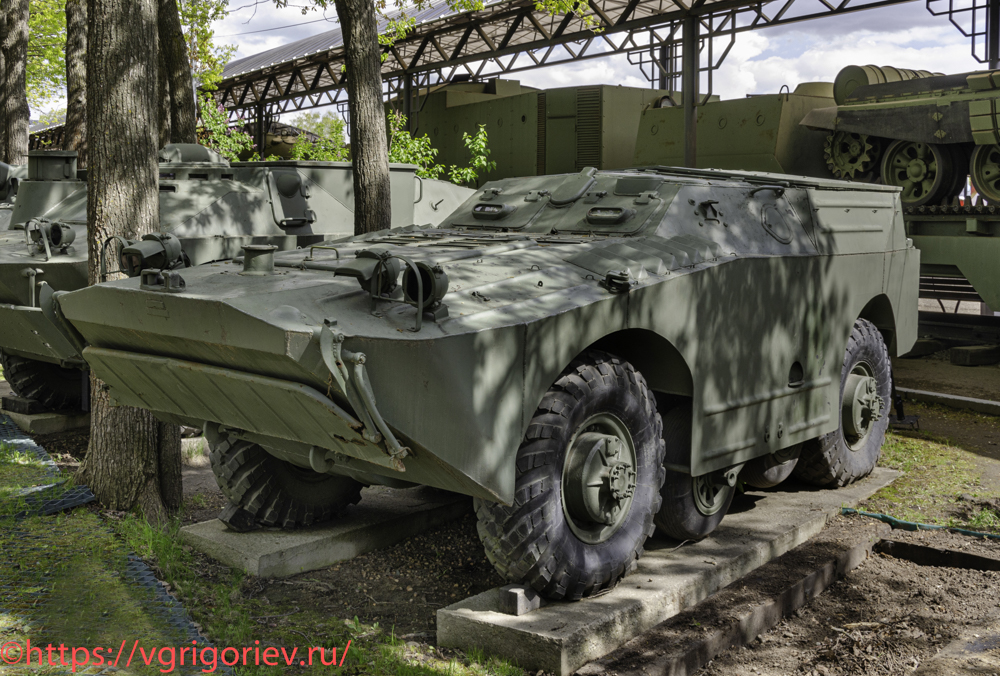

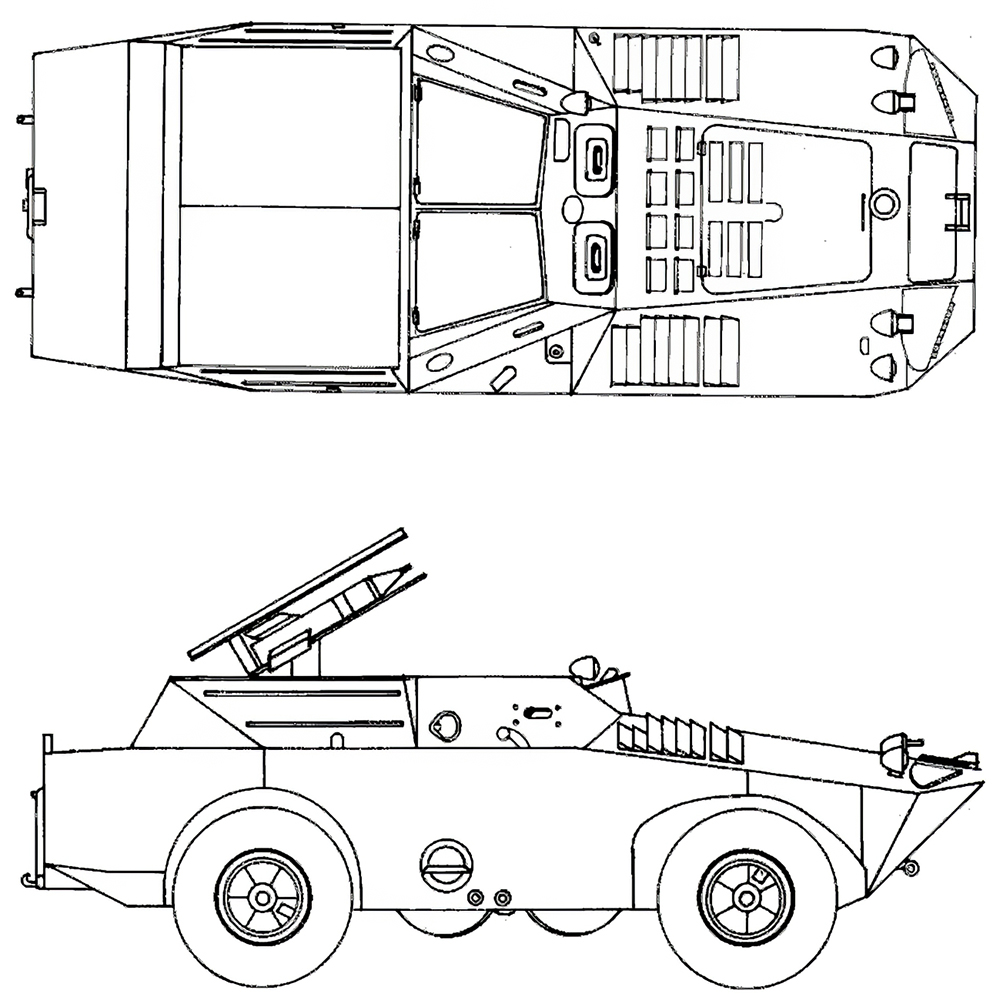

Боевая машина 9П137 ПТРК 9К8П «Флейта» (Фаланга-П»)
Противотанковый ракетный комплекс «Флейта» на базе боевой разведывательно-дозорной машины БРДМ-2 был разработан в КБ Машиностроения и принят на вооружение Советской армии в 1972 г. для оснащения мотопехотных полков легким и мобильным оружием для уничтожения танков противника. На БРДМ устанавливались 5 направляющих, боекомплект 8 ракет 9М17П, способных пробить до 500-650 мм брони. Управление ракетами осуществляется по радиоканалу в полуавтоматическом режиме. Недостатком комплекса являлось то, что он мог поразить цели, находившиеся в визуальном контакте с наводчиком-оператором, что подвергало оператора опасности поражения. Серийное производство машины 9П137 велось с 1973 г. Машина производилась только для нужд Советской армии и за рубеж не поставлялась.
23.
Годы производства: 1967-1990. Страна-производитель: СССР. Выпущено: 9000 ед. Масса: 7000 кг. Калибр: 142 мм. Эффективная дальность стрельбы: 4000 м. Расчет: 2 чел. Время приведения в боевое положение: 20 с.
24.
Боевая машина 9П110 «Овод» ПТРК 9К11 «Малютка»
«Малютка» — противотанковый управляемый реактивный снаряд первого поколения. Комплекс 9К11 был разработан в КБ машиностроения в 1960 г., главный конструктор — С.П.Непобедимый. Принят на вооружение в 1963 г. Предназначен для поражения танков, инженерных и фортификационных сооружений, надводных целей. Разработка боевой машины 9П110 была начата в 1961 г. Принята на вооружение в 1963 г. и изготавливалась до 1968 г. 9П110 создана на базе бронированной разведывательно-дозорной машины БРДМ-1 (ГАЗ-40ПБ). Основным вооружением машины являются противотанковые ракеты 9М14 «Малютка». 6 ракет размещено на пусковой установке, еще 8 ракет хранятся внутри машины в боеукладке. «Малютка» и ее модификации широко применялись практически во всех региональных конфликтах с 1960-х годов и до сих пор хранятся в больших количествах, а иногда и по сей день используются такими организациями, как «Хезболла».
25.
Годы производства: 1963-1968. Страна-производитель: СССР. Выпущено: более 50. Калибр: 125 мм. Эффективная дальность стрельбы: 500-3000 м. Расчет: 2 чел. Время приведения в боевое положение: 20 с. Скорострельность: 2 выстр./мин.
26.

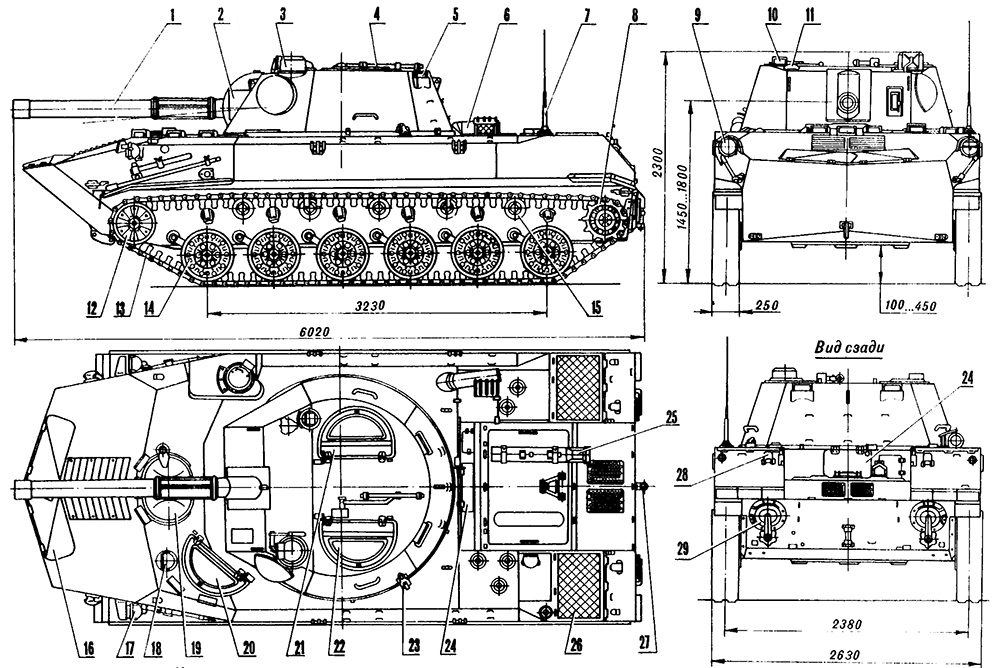

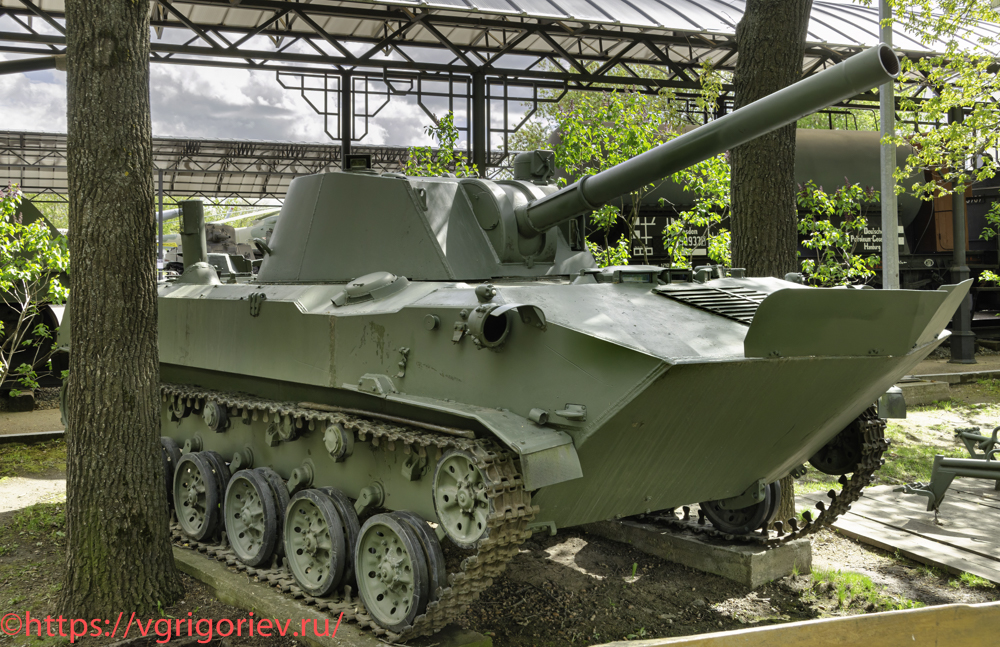

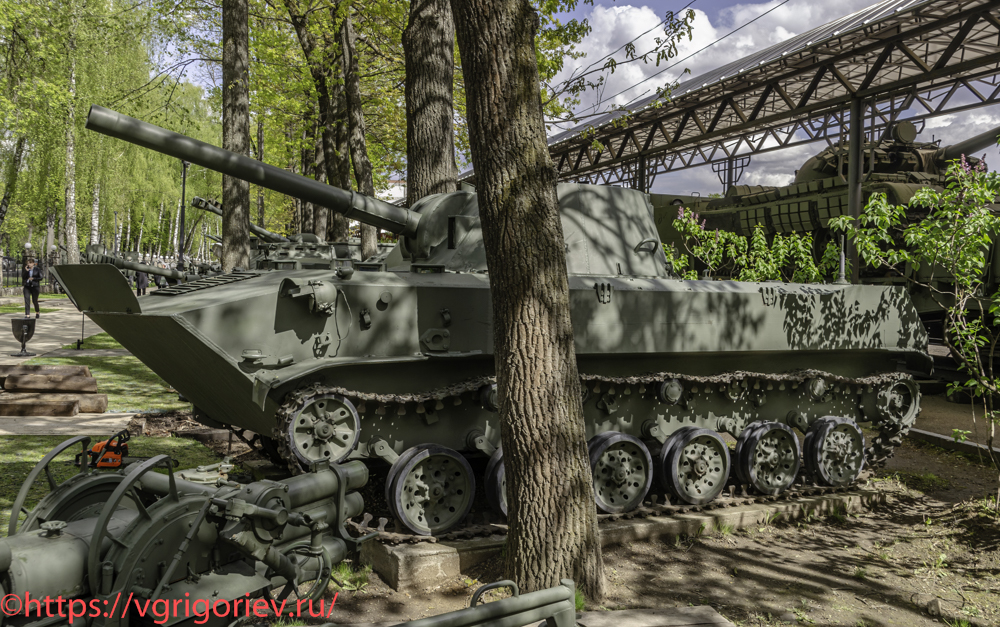

120-мм дивизионно-полковая авиадесантная самоходная артиллерийско-минометная установка 2С9 «Нона-С»
Нона-С была разработана в 1974-1980 гг. в ЦНИИТочмаш и конструкторском бюро Пермского машиностроительного завода имени Ленина на базе шасси плавающего гусеничного бронетранспортера БТР-Д. Руководители работ: А.Г.Новожилов — отвечал за комплекс в целом, Ю.Н.Калачников — отвечал за орудие 2А51.
27.
Самоходно-артиллерийское орудие (САО) 2С9 было принято на вооружение в 1981 г. для комплектования самоходно-артиллерийских дивизионов парашютно-десантных полков. САО 2С9 «Нона» предназначено для подавления живой силы, артиллерийских и минометных батарей, ракетных установок, бронированных целей, огневых средств и пунктов управления. САУ «Нона-С» имеет возможность десантирования как посадочным, так и парашютным способом с самолетов типа Ан-12, Ан-22 и Ил-76. Десантирование парашютным способом осуществляется с помощью парашютных реактивных систем ПРСМ-925(2С9) или парашютных бесплатформенных систем ПБС-925 с высот от 500 до 4000 м. Самолеты типа Ан-12 могут брать на борт до 2 САО 2С9, в то время как самолеты типа Ил-76 и Ан-22 способны нести до 3 и 4 единиц 2С9 соответственно. Модификация САО 2С9-1М производится с 2006 г. по настоящее время.
28.
Годы производства: 1979-1987. Страна-производитель: СССР. Выпущено: 1432. Калибр: 120 мм. Эффективная дальность стрельбы: 40-12800 м. Экипаж: 4 чел. Вооружение: 120-мм нарезная полуавтоматическая пушка-гаубица-миномет 2А51. Скорострельность: 6-8 выстр./мин.
29.

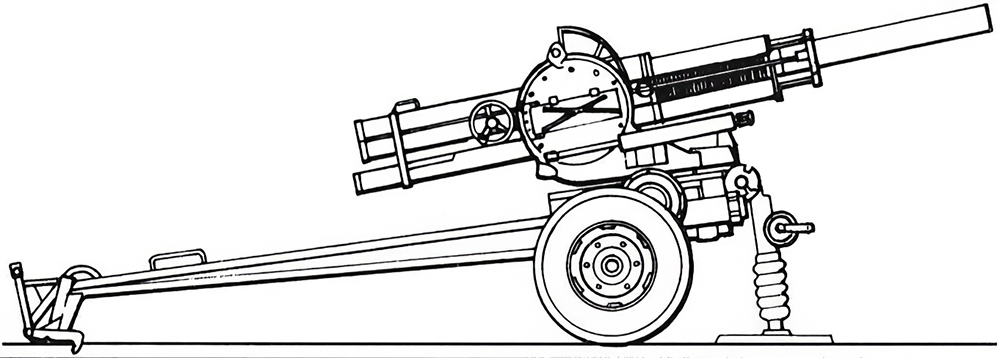

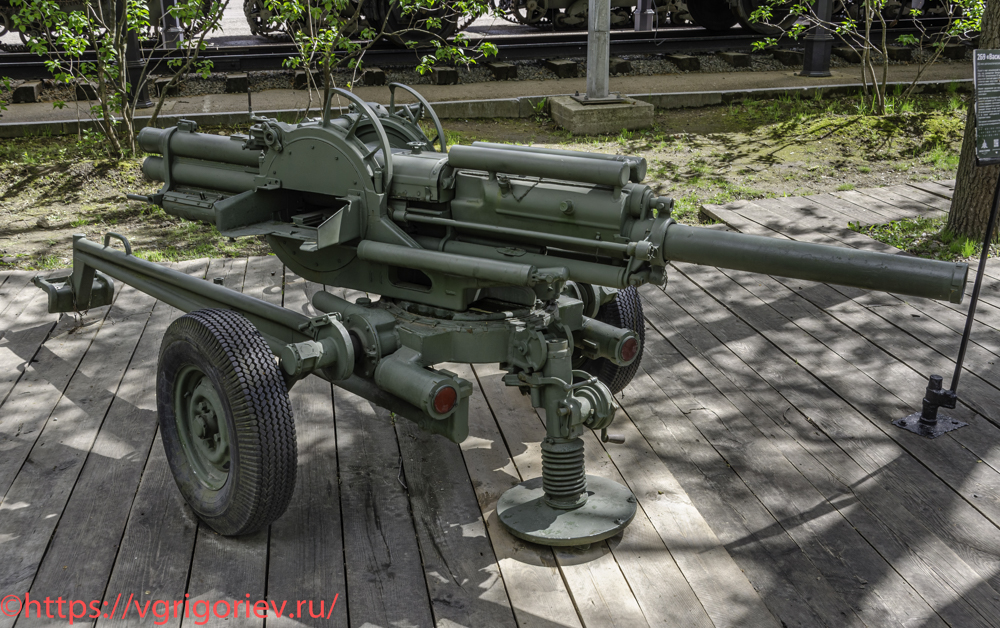

82-мм автоматический миномет 2Б9 «Василек»
2Б9 (2Б9М) «Василек» — возимо-буксируемый и самоходный автоматический гладкоствольный миномет калибра 82 мм. Первый в мире автоматический миномет был разработан в 1967-1970 гг. под руководством В.К.Филиппова. Автоматическая 82-мм пушка-миномет, принятая на вооружение Советской армии в 1970 году, в отличие от обычных минометов может вести огонь одиночными выстрелами и в автоматическом режиме, используя обоймы с четырьмя патронами. Миномет предназначен для поражения живой силы и огневых средств противника, находящихся открыто, в окопах, на обратных скатах высот. После нескольких лет серийного производства миномет был модернизирован путем замены водяного охлаждения ствола на воздушное. Модифицированный миномет 2Б9М с воздушным охлаждением ствола продолжает серийно производиться в России. Время перехода из походного в боевое положение и из боевого в походное составляет до 90 секунд. Расчет состоит из командира системы, наводчика, заряжающего и подносчика кассет с минами. Возможно заряжание как с казны из кассет, так и с дула. В кассету помещают попарно четыре выстрела, включающих стандартную 82-мм артиллерийскую мину советского образца, а также основной и (в случае необходимости) дополнительный метательные пороховые заряды.
30.
Годы производства: 1970 — наши дни. Страна-производитель: СССР, РФ. Выпущено: н.д. Масса в боевом положении: 632 кг. Максимальная дальность стрельбы: 4270 м. Калибр: 82 мм. Расчет: 4 чел. Максимальная практическая скорострельность: 100-120 выстр./мин.
31.

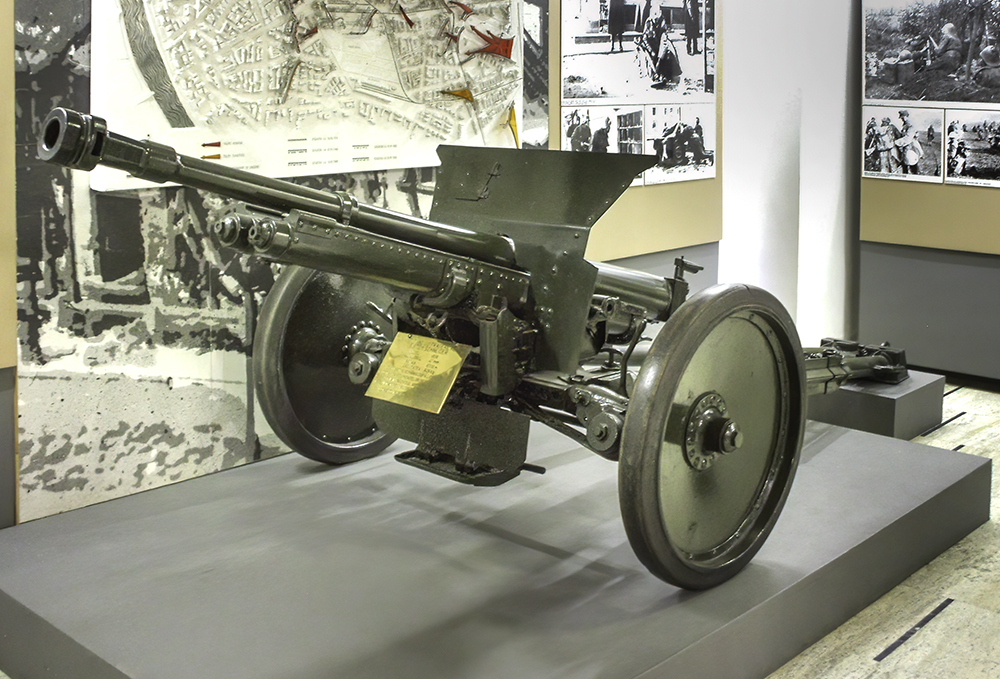

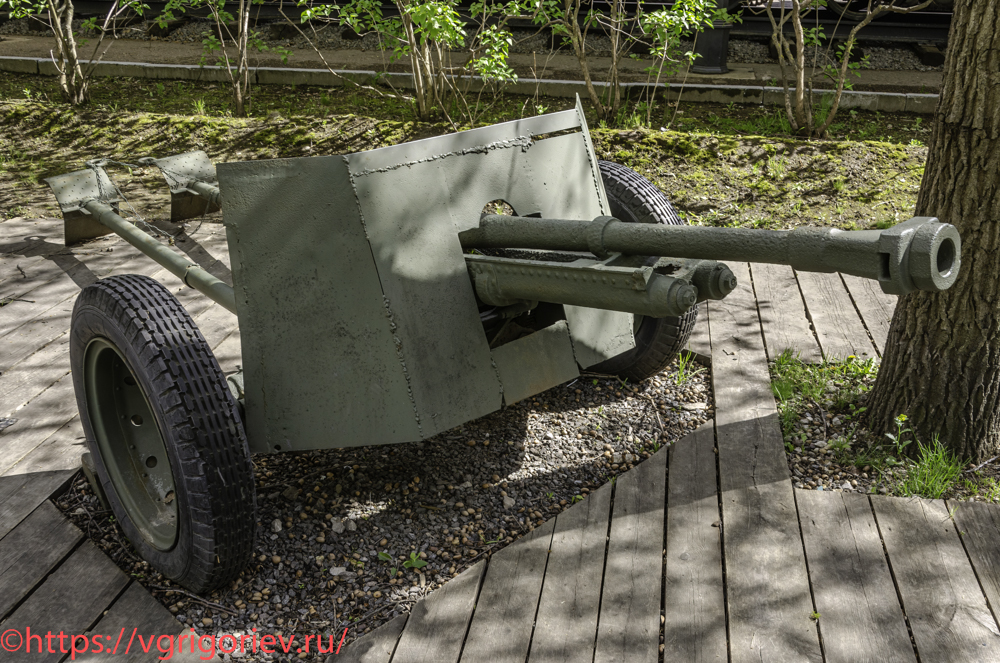

47-мм противотанковое орудие обр. 1936/39 года Mle 1936/39 AT
47-мм противотанковая пушка Schneider образца 1936 г. была разработана для замены во французской армии 75-мм пушки образца 1897 г., которая была слишком громоздкой и технически устаревшей. Однако руководство французской армии выбрало для вооружения 47-мм противотанковую пушку Пюто образца 1937 г. Хотя она была значительно тяжелее модели фирмы Schneider et Cie (1070 кг в отличие от 628 кг модели M1936), она обладала превосходными баллистическими характеристиками. Компания Schneider et Cie переориентировалась на экспортный рынок и продала проект противотанковой пушки Королевству Румыния. Контракт предусматривал поставку 40 орудийных батарей и создание завода по производству оружия и боеприпасов в Румынии на базе заводов Concordia. Несмотря на неэффективность, пушки Schneider-Concordia Model 1936 использовались вместе с трофейной советской 45-мм противотанковой пушкой до конца войны. Представленный в музее экземпляр пушки, судя по раковинам на стволе, «копаный». Сошники и щит, скорее всего, самодельные, не соответствующие оригиналу. Дульный тормоз, возможно, заимствован у 47-мм противотанковой пушки P.U.V. vz. 36.
32.
Годы производства: 1936-1945. Страна-производитель: Румыния. Выпущено: н.д. Масса 628 кг. Калибр: 47 мм. Эффективная дальность: 1200 м. Расчет: 6 чел. Скорострельность: 15-20 выстр./мин.
33. Противотанковая пушка Schneider-Concordia калибра 47 мм в Национальном военном музее «Король Фердинанд I» в Бухаресте.

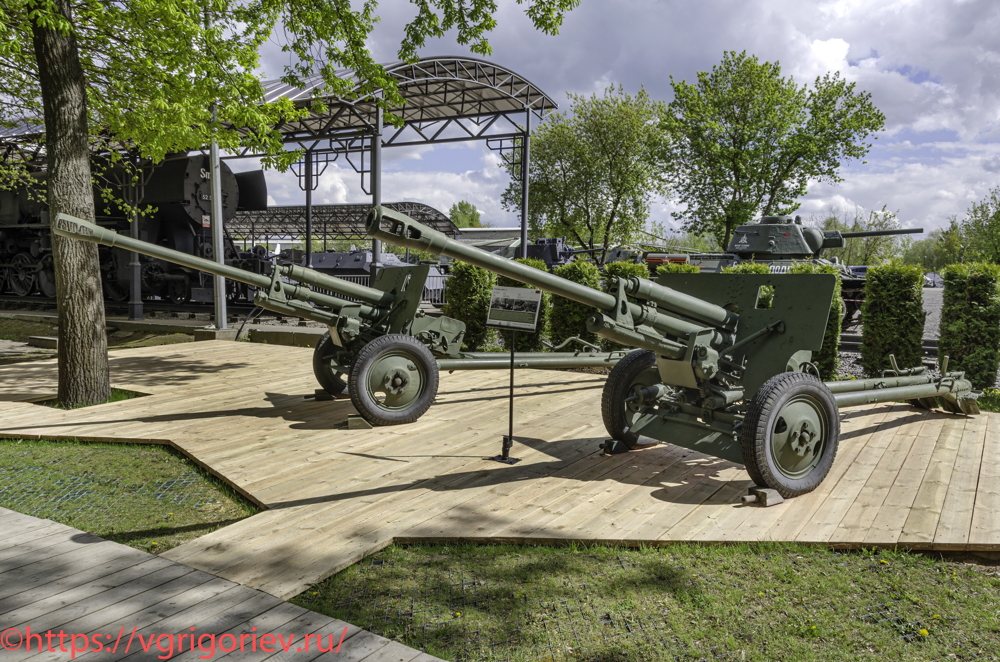

76-мм дивизионная пушка образца 1942 года ЗИС-3
Первое в мире артиллерийское орудие, которое собиралось на конвейере по «рациональной технологии» под руководством выдающегося конструктора В.Г.Грабина и было принято на вооружение в 1942 г. Разработка пушки была начата еще до войны в мае 1941 года по инициативе Грабина без официального задания ГАУ. Василий Гаврилович во время личных встреч с Иосифом Сталиным сумел доказать важность новых разработок и убедил принять на вооружение ЗИС-3. Лафет орудия был унифицирован с ранее принятой на вооружение ЗИС-2, колеса использовались от автомобиля ГАЗ-АА, но с губчатой резиной вместо воздушной камеры. Наводка орудия осуществлялась винтовыми рукоятками, располагавшимися по левую руку наводчика, что существенно облегчало и ускоряло его работу. По бронебойному действию до начала 1943 г. пушка была способна на дистанции огня до 500-700 метров поразить практически любой образец немецкой бронетехники. ЗИС-3 стала самым массовым советским артиллерийским орудием, выпускавшимся в годы Великой Отечественной войны. По простоте, малой массе и высоким боевым качествам было одним из лучших орудий Второй мировой войны. В послевоенное время ЗИС-3 долго состояла на вооружении Советской Армии, а также активно экспортировалась в ряд стран, в некоторых из которых она находится на вооружении, вероятно, и в настоящее время.
34.
Годы производства: 1941-1945. Страна-производитель: СССР. Выпущено: 48115 ед. (еще около 14500 орудий было смонтировано на САУ СУ-76). Калибр: 76 мм. Масса: 1200 кг. Скорострельность: 25 выстр./мин. Эффективная дальность: 13000 м. Расчет: 6 чел.
35.

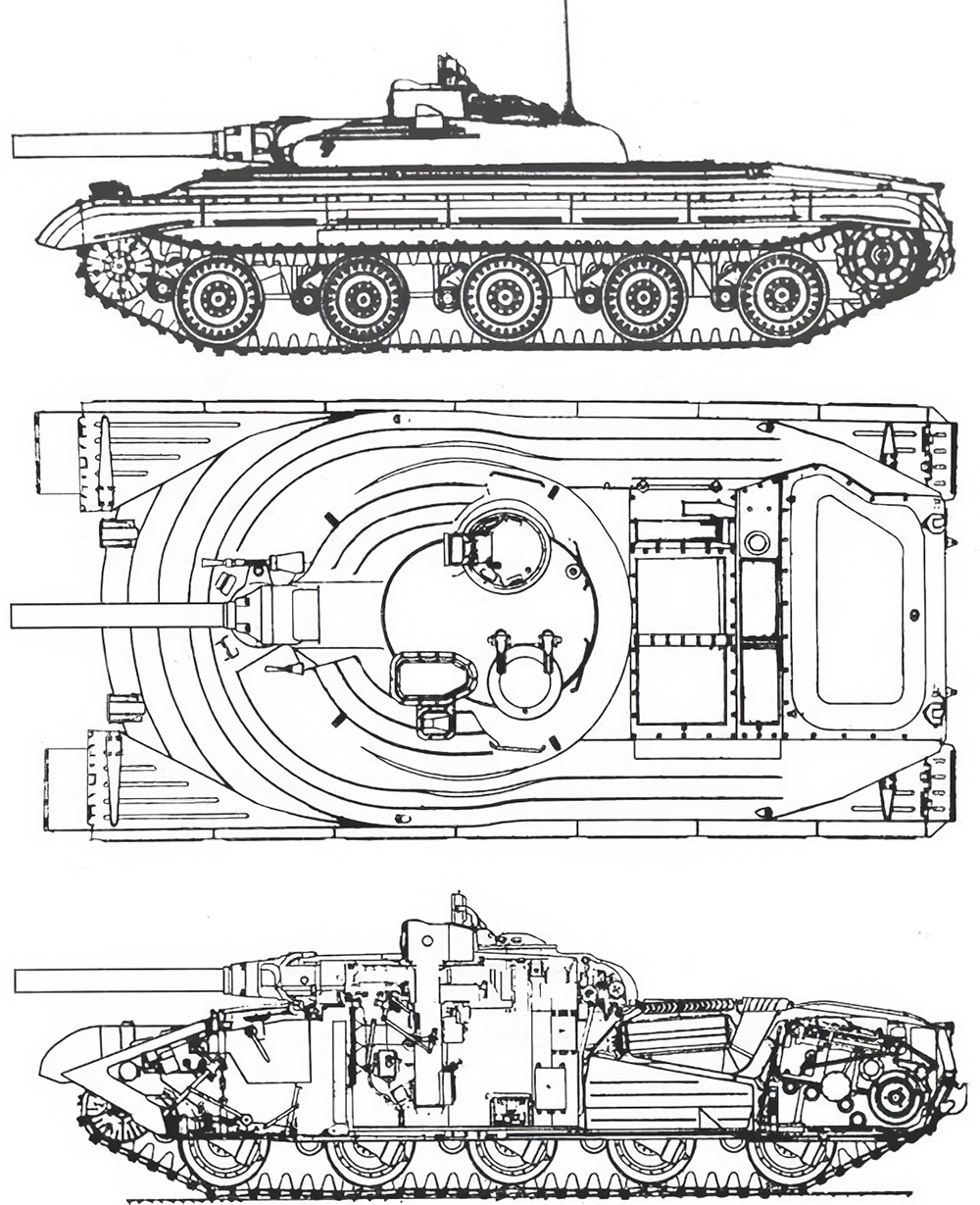

Тяжелый ракетный танк Объект 757 с ПТРК «Рубин»
Единственный опытный образец танка был изготовлен в 1959 г. на Челябинском тракторном заводе под руководством П.П.Исакова на базе танка Т-10M. Противотанковый ракетный комплекс «Рубин» разработан коломенским КБ машиностроения под руководством Б.И.Шавырина. B качестве основного вооружения в «Объекте 757» использовалось орудие-пусковая установка Д-126С, которое было способно вести огонь противотанковыми управляемыми ракетами «Рубин» со скорострельностью 4-5 выстрелов в минуту и на дальности стрельбы до 4 км. При наведении использовался инфракрасный луч. Главным недостатком системы наведения была невозможность прицеливания при использовании вражеской целью дымовой завесы. Кроме того для «Объекта 757» разрабатывались и другие боеприпасы. Образец прошел заводские и полигонные испытания, однако в 1961 г. работы над машиной были прекращены. Причиной послужил отказ от концепции тяжелых танков, а также создание нового ракетного танка «Объект 772».
36.
Год выпуска: 1959. Страна-производитель: СССР. Выпущено: 1 ед. Масса: 44000 кг. Двигатель: В12-6Ф / V-12 / 38.88л. / 800 л.с. Максимальная скорость по шоссе: 65 км/ч. Вооружение: 125-мм орудие-пусковая установка Д-126C, 7,62-мм пулемет СГМТ. Экипаж: 3 чел.
37.

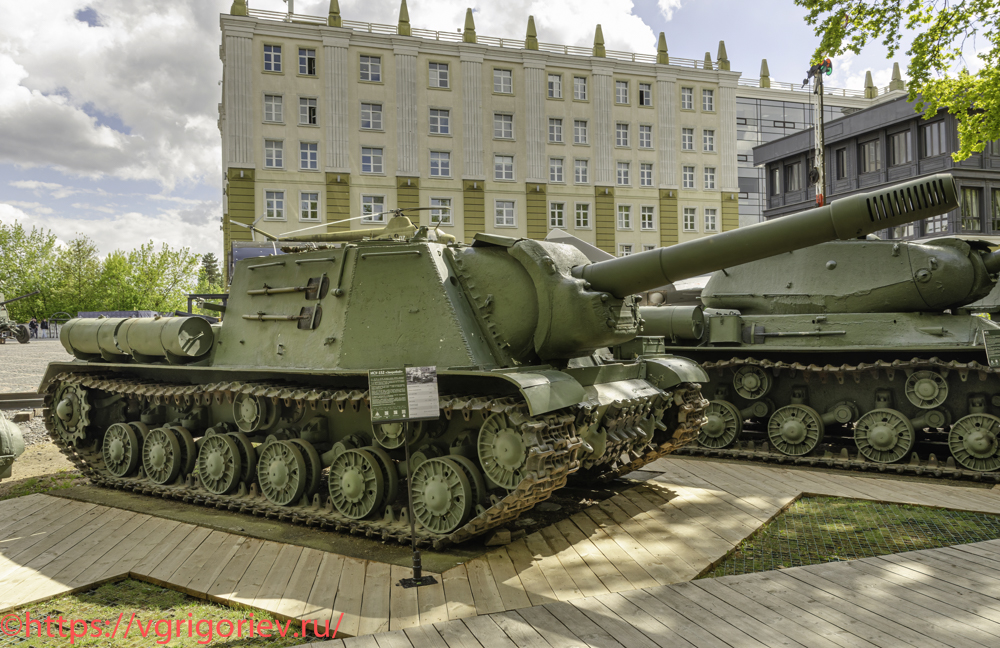

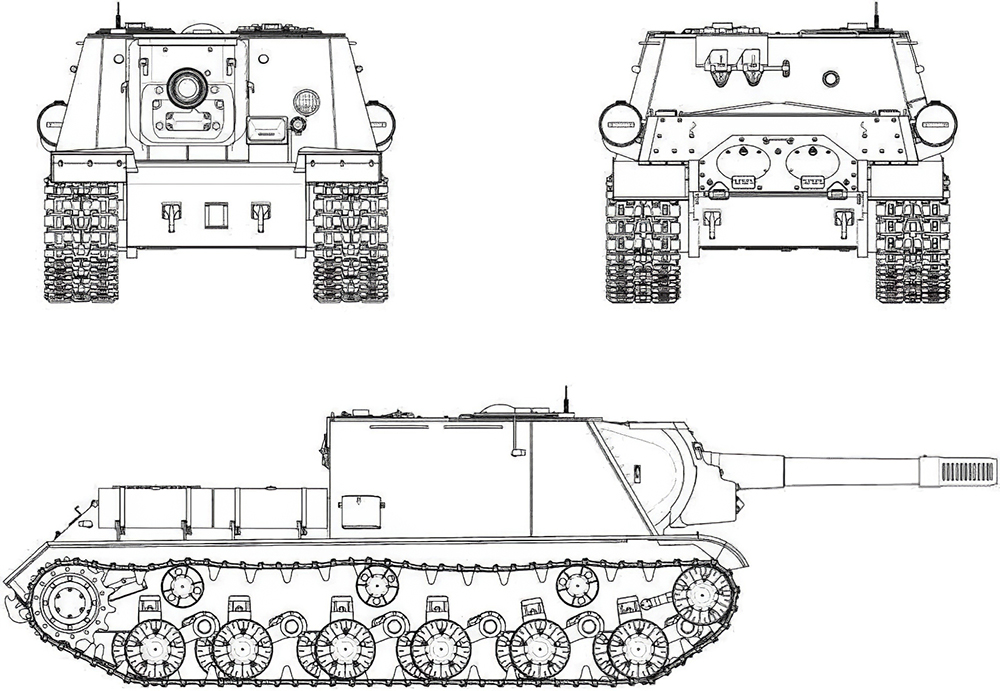

Самоходная артиллерийская установка ИСУ-152 «Зверобой»
Принята на вооружение в 1943 г. САУ ИСУ-152 и СУ-152 составили основу тяжелой самоходной артиллерии Советского Союза во время Великой отечественной войны. СУ-152 базировалась на танке КВ-1с, поэтому после остановки выпуска танков КВ-1 и перехода к более совершенному ИС-1 на танковых заводах был налажен выпуск ИСУ-152. Несмотря на одинаковую артсистему, для новой самоходки пришлось заново разработать боевую рубку — старая не подходила под габариты нового шасси. Корпус танка ИС-1 был ниже, а рубка получилась более высокой по сравнению с СУ-152. Больший размер рубки обеспечивал лучшие условия работы экипажа. Все работы по переходу на новое шасси были выполнены в кратчайшие сроки. Максимальную эффективность «Зверобои» имели при штурмах укрепленных полос и городов. Мобильность, хорошее бронирование и огромная разрушительная сила 43-килограммового фугасного снаряда делали самоходку незаменимой на поле боя. В послевоенный период ИСУ-152 прошли модернизацию и до 1981 г. состояли на вооружении Советской армии.
38.
Годы производства: 1943-1947. Страна-производитель: СССР. Выпущено: 2825 ед. Масса: 46000 кг. Двигатель: В-2-ИС / V-12 / 38,88 л. / 520 л.с. Максимальная скорость: 40 км/ч. Экипаж: 5 чел. Вооружение: 152-мм гаубица-пушка МЛ-20, 12,7-мм пулемет ДШК. Боекомплект: 21 выстрел и 250 патронов для пулемета.
39.

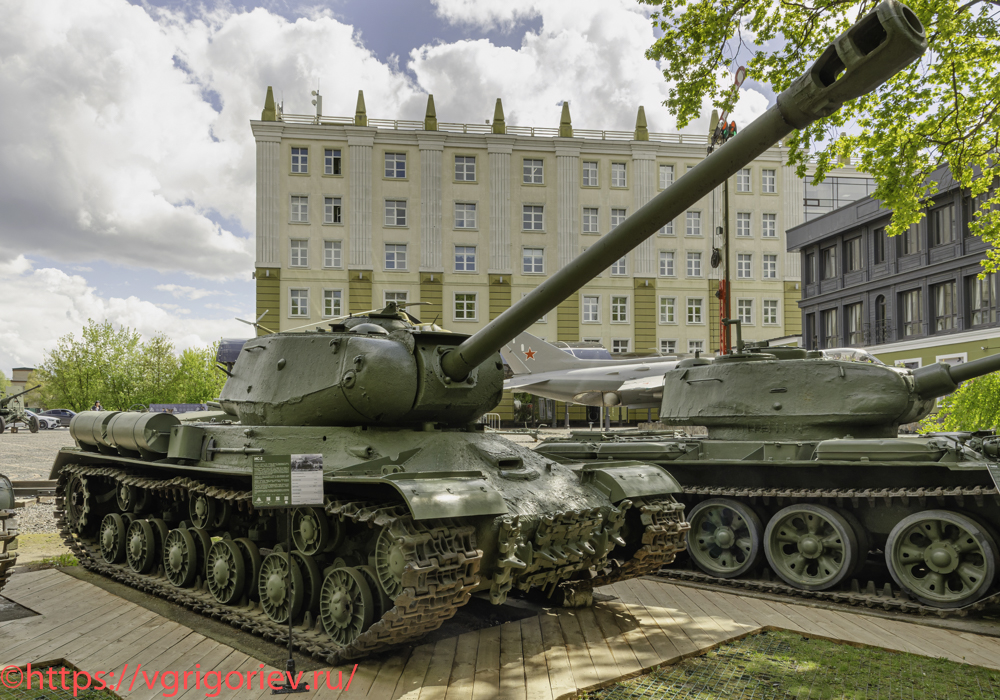

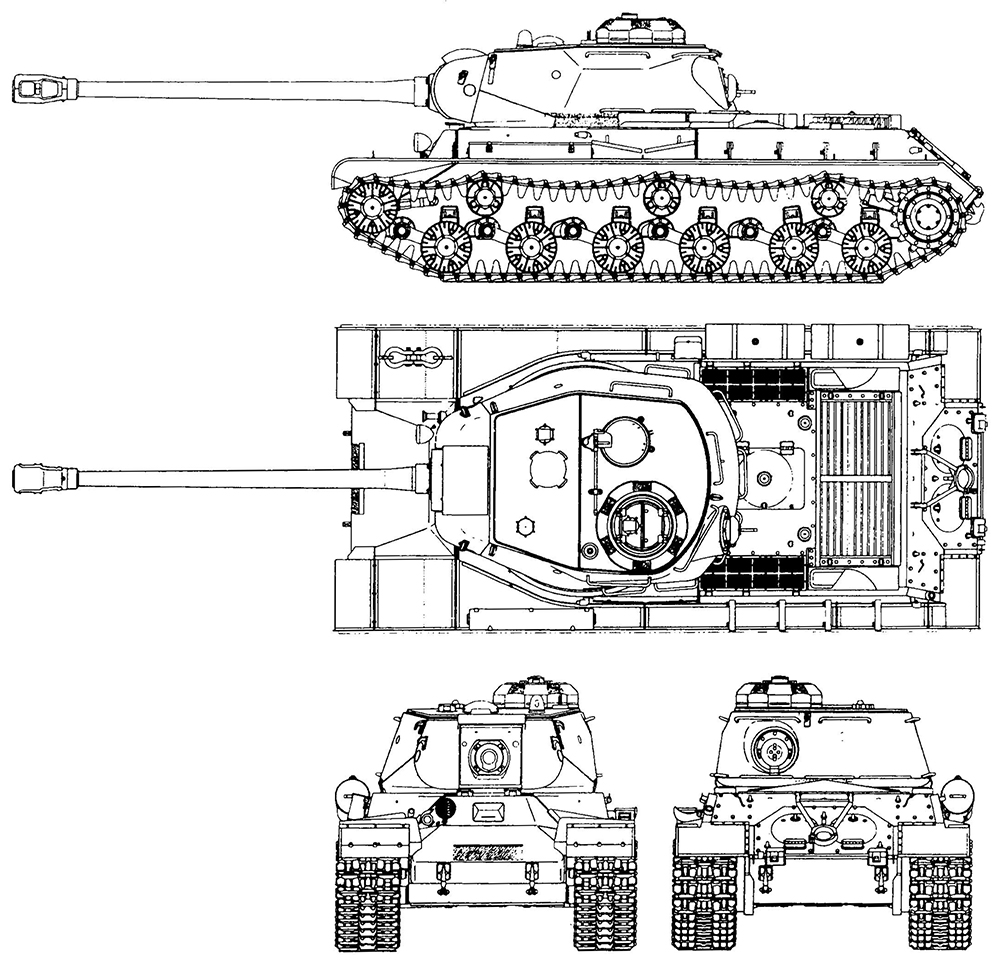

Тяжелый танк ИС-2
Советский тяжелый танк периода Великой Отечественной войны являлся самым мощным и наиболее тяжелобронированным из советских серийных танков военного периода. Орудием танка стала пушка Д-25Т. Ее калибр 122-мм выбран не случайно — главный конструктор завода №100 Ж.Я.Котин, изучая итоги Курской битвы, обратил внимание на то, что из всех артиллерийских систем наиболее успешно с немецкими «Тиграми» боролась 122-мм корпусная пушка А-19, на основе которой и была разработана знаменитая Д-25Т. Первые ИС-2 стали поступать в части в ходе финального этапа освобождения правобережной Украины, где зарекомендовали себя с лучшей стороны. Задачей танков был прорыв сильно укрепленных оборонительных рубежей на острие главного удара и борьба с танковыми группировками противника. Огромную роль в быстром восстановлении боеспособности советских танковых частей сыграла высокая живучесть и ремонтопригодность ИСов и созданных на их базе САУ. После завершения войны ИС-2 были модернизированы и находились на вооружении Советской и впоследствии Российской армии до 1993 г.
40.
Годы производства: 1943-1945. Страна-производитель: СССР. Выпущено: 3483 ед. Масса: 46000 кг. Двигатель: В-2-10 / V-12 / 38,88 л. / 520 л.с. Максимальная скорость: 37 км/ч. Вооружение: 122 мм орудие Д-25T, 3 шт. 7,62 пулемета ДТ, 12,7-мм пулемет ДШК (начиная с 1944 г.). Экипаж: 4 чел.
41.

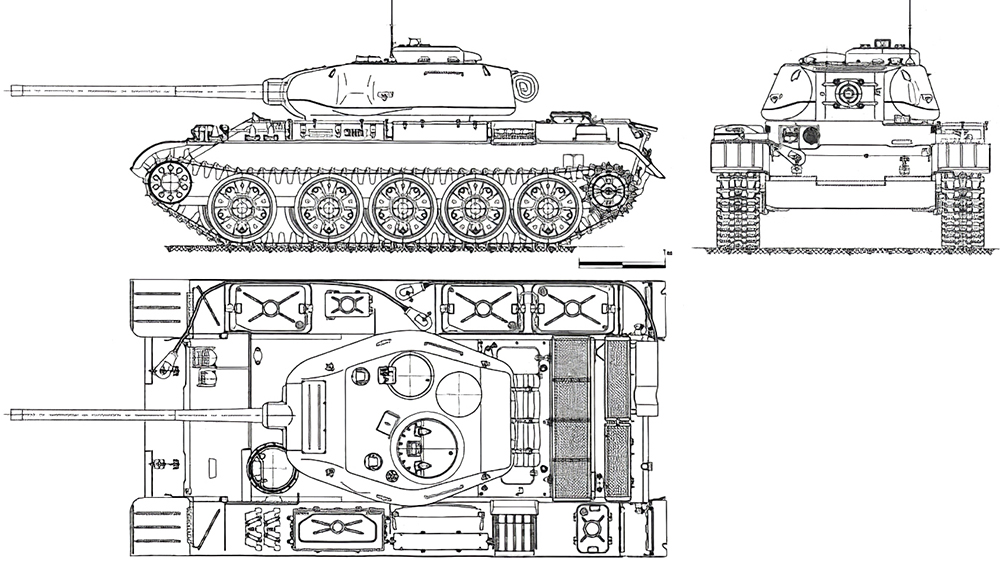

Средний танк T-44M
Танк Т-44 был создан в 1943-1944 гг. Харьковским конструкторским бюро машиностроения под руководством одного из создателей танка Т-34 — А.А.Морозова. Серийное производство Т-44 началось в 1944 г., однако велось в ограниченных масштабах. В боевых действиях танк участия не принимал. Несмотря на значительное внешнее сходство с T-34-85, конструктивно Т-44 имел с ним мало общего. Двигатель Т-44 был впервые установлен не вдоль, а поперек корпуса, и соединен с коробкой передач специальным редуктором. Удалось снизить высоту двигателя за счет перемещения воздухоочистителя к борту, а радиатора — поперек корпуса позади коробки передач и смещения вентилятора к корме танка. Компоновка получилась не только более удачной, но и рациональной — по сравнению с Т-34, на Т-44 значительно улучшилось охлаждение агрегатов трансмиссии. В 1961 году все танки прошли модернизацию с целью унификации ходовой части с основным советским танком Т-54. Кроме того, машины, получившие обозначение Т-44М, получили приборы ночного наблюдения и увеличенный боекомплект, а на командирском Т-44МК за счет уменьшения боекомплекта установили вторую радиостанцию. На танке были отработаны многие решения, ставшие основой качественно нового поколения танков, к которому относились созданные позднее Т-54/55 и Т-62, зарекомендовавшие себя как грозные боевые машины.
42.
Годы производства: 1945-1947. Страна-производитель: СССР. Выпущено: 1823 ед. Масса: 31800 кг. Двигатель: В-44 / V-12 / 38,88 л. / 520 л.с. Максимальная скорость по шоссе: 60 км/ч. Вооружение: 85-мм пушка ЗИС-С-53, 2 шт. 7,62-мм пулемет ДТМ. Боекомплект: 58 снарядов.
43.
Все фотографии со знаком копирайта — мои собственные. Отсутствие этого знака означает заимствование из Интернета, в основном из Википедии, вызванного необходимостью создания наиболее полного и подробного описания объекта.
